Condensator de filtru AC monofazat/trifazat seria WAS Condensator de filtru AC monofazat/trifazat seria WAS
  • Condensator de filtru AC monofazat/trifazat seria WAS
  • Condensator de filtru AC monofazat/trifazat seria WAS

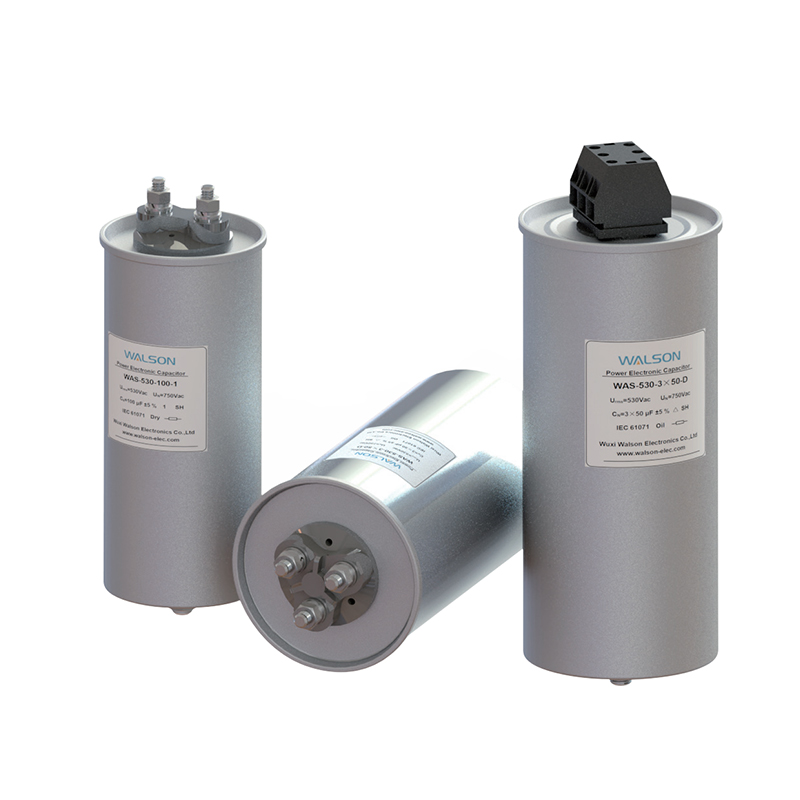

Condensator de filtru AC monofazat/trifazat seria WAS

Caracteristici:
Folie din polipropilena metalizata de inalta performanta
Carcasă cilindrică din aluminiu extrudat, etanș
Opțional umplut uscat, performanță bună anti-vibrații și fără scurgeri
Opțional umplut cu ulei, greutate mai mică și performanță mai bună de disipare a căldurii
Factor de disipare scăzut, capacitate mare de rezistență la curent de impuls
Bună auto-vindecare și rezistență la tensiune
Separator de suprapresiune, mai sigur și mai fiabil
Capac de praf sau terminale protejate împotriva pericolului de șoc
Contactați-Ne Descărcare PDF

Share:

Înapoi：Niciun articol anteriorÎnainte：Condensator de filtru AC de tip uscat din seria WAB pentru electronice de putere (carcasa din oțel)
Aplicații tipice:
Potrivit pentru circuitele de filtru AC în sursa de alimentare electronică de putere și UPS și poate rezista la curent armonic ridicat, curent de vârf și tensiune

Specificații

Standard la care se face referire GB/T 17702 （IEC61071） ， opțional GB/T 12747 （IDT IEC 60831）
Tensiune RMS evaluată 250VAC ～ 1200VAC
Tip de conexiune Monofazată sau trifazată cu tipul de conexiune △ y sau yn
Categorie climatică 40/85/56
Frecvență nominală 50 sau 60 Hz
Supraveghere Umax 1,1 URMS: 8 h/d ， 1,15 URMS: 30 min/d ， 1,2 URMS: 5 min/d ，
1,3 URMS: 1 min/d ， 1,5 URMS: 100 ms × 1000 de ori
Gama de capacitate 10μF ～ 600μF
Toleranță la capacitate ± 5% 、 ± 10% sau altul
Factor de disipare dielectrică 0.0002
Test de tensiune între terminale 2.15 u RMS 1,5 u N （50/60 Hz） ， 10 s
Test de tensiune între terminale și caz 4 000 VAC （50/60 Hz） ， 10 s
Rezistență la izolare ≥10000s （20 ℃ ， 500 V ， 1 min）
Interval de temperatură de funcționare -40 ℃～ 85 ℃
Interval de temperatură de stocare -40 ℃～ 85 ℃
Altitudinea maximă 2 000 m ： （Fără deșeuri pentru curent）
2000 m până la 4000 m ： factor de creștere 3 % la 500 m pentru curent）
Viața așteptată Tip uscat ： 100 000 H @ △ C/C≤5 % 0,8 U RMS , Θhs≤70 ℃
Tipul uleiului ： 60 000 H @ △ C/C≤5 % U RMS , Θhs≤70 ℃
Metoda de răcire În mod natural sau răcit cu forță
Siguranţă Proprietate de auto-vindecare și deconectare de suprapresiune
Dielectric Film de polipropilenă
Caz Aluminiu cilindric extrudat
Terminale Bolt ： 6n · m pentru M8，8n · m pentru M10 （Tip uscat） ； 4n · m pentru M8，6n · m pentru M10 （Tip de ulei）
Terminale de clemă ： 2n · m pentru M5，3n · m pentru M6
Impregnare Poliuretan sau ulei3

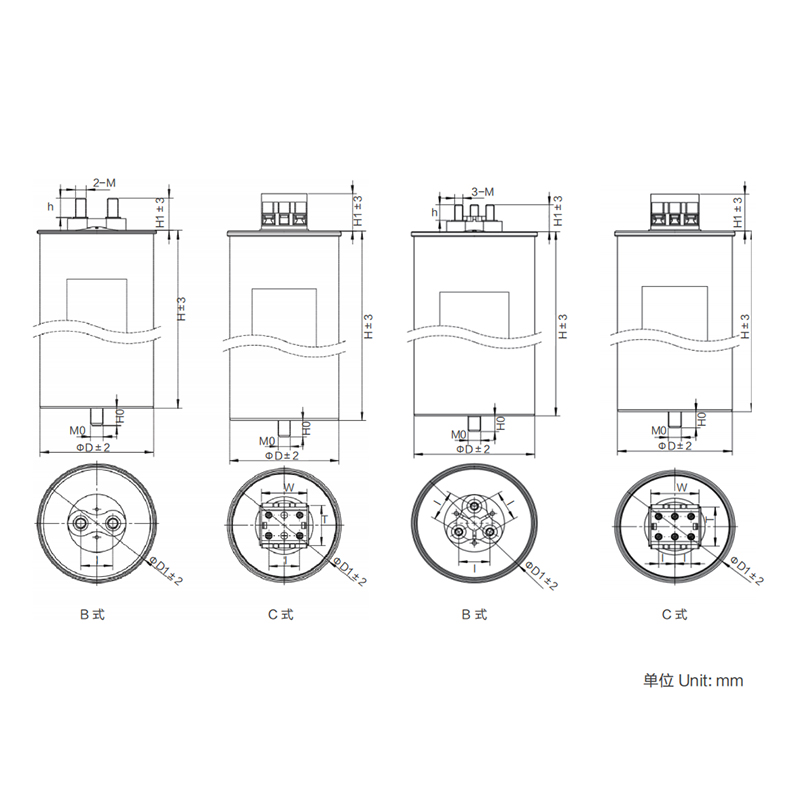

Dimensiuni (mm)

C N
(uF) 		D
(mm) 		H
(mm) 		R s
(mΩ) 		Ls
(nH)
R th
(K/W)
l n l max Î
(kA)
Îs
(kA)
M
(kg)
U rms =230Vca U n =325Vca
Noi=700V 		3×84 76 200 3×1,5 100 4.5 11 3×34 1.6 4.8 1.1
3×105 76 230 3×1,6 120 4 13 3×36 1.5 4.5 1.2
3×160 86 230 3×1,2 120 3.5 20 3×43 2.3 6.9 1.6
3×250 116 200 3×0,8 110 3.1 31 3×53 3 9 2.4
3×330 116 230 3×0,9 130 2.7 41 3×54 4.8 14.4 2.5
U rms =440Vca  U n =625Vca
Noi=1300V 		3×13 76 140 3×1,8 100 6.2 2 3×22 0.8 2.4 0.9
3×16,5 76 140 3×1,5 100 5.6 2 3×25 1.1 3.3 0.9
3×26,5 76 200 3×2,3 100 4.4 4 3×25 0.8 2.4 1.2
3×33 76 200 3×1,9 100 4 5 3×28 1 3 1.2
3×50 86 200 3×1,4 110 3.4 7 3×34 1.5 4.5 1.4
3×66 86 230 3×1,5 120 2.9 9 3×36 1.4 4.2 1.7
3×83 116 200 3×1.1 110 3.1 11 3×40 2.4 7.2 2.4
3×100 116 200 3×1,0 110 2.8 14 3×43 2.9 8.7 2.4
3×133 136 200 3×0,9 120 2.5 18 3×46 3.9 11.7 3.3
3×154 136 200 3×0,8 120 2.3 21 3×48 4 12 3.3
3×170 136 230 3×0,9 130 2.2 24 3×45 4.5 13.5 3.8
U rms =540Vca U n =760Vac  Us=1600V 3×19 76 170 3×1,0 110 5.1 3 3×32 1 3 1
3×23 76 170 3×1,0 110 5 4 3×33 1.2 3.6 1.2
3×39 86 200 3×0,9 110 4 7 3×39 1.4 4.2 1.7
3×48 86 230 3×1,0 120 3.6 8 3×40 1.3 3.9 1.9
3×96 116 230 3×0,8 130 3 16 3×45 2.3 6.9 2.8
U rms =690Vca U n =980Vac Us=2000V 3×33,5 116 170 3×0,8 110 3.5 7 3×42 1.6 4.8 2.2
3×38 116 200 3×0,8 110 3.5 8 3×40 1.3 3.9 2.4
3×75 136 230 3×0,8 130 2.6 16 3×45 1.9 5.7 3.7
U rms =850Vca U n =1200Vac Us=2550V 8 76 170 3×1,3 110 5.6 2 3×24 0.6 1.8 1
10 86 170 3×1.1 110 5.2 3 3×27 0.7 2.1 1
12 86 170 3×1,0 110 4.8 3 3×20 0.9 2.7 1
17 106 170 3×0,9 110 4.3 5 3×34 1.1 3.3 1.7
23 86 230 3×1.1 120 3.4 6 3×37 0.9 2.7 1.6
28 106 230 3×1,0 130 3.3 7 3×38 1 3 2.2
33 106 230 3×1,0 130 3 9 3×41 1.2 3.6 2.3
38 116 230 3×0,9 130 2.9 10 3×42 1.4 4.2 2.8
49 136 230 3×0,9 130 2.7 13 3×43 1.9 5.7 3.7
55.8 136 230 3×0,8 130 2.5 15 3×45 2.2 6.6 3.8
