Condensator amortizor IGBT de tip axial WSA

Caracteristici:

Electrod metalizat cu două fețe, film dielectric de polipropilenă

Axial cu plumb, pierderi reduse și o mică creștere inerentă a temperaturii

Învelit cu bandă de poliester și umplut cu rășină epoxidică ignifugă (UL94 V-0)

Specificații

Standard de referință	GB/T 17702 (IEC 61071)
Categoria climatică	40/105/56
Temperatura nominală	85℃
Temperatura de operare	-40~105℃
U _N Tensiune normală	630/850/1000/1200/1600/2000/2500/3000Vdc 420/450/500/600/650/700/725/750Vac
Toleranță de capacitate	±5%（J）±10%（K）
Dovada de tensiune	1,5U _N (10s)
R _Ins Rezistenta de izolare	C _N ≤0,33μF：≥15000MΩ CN＞0,33μF:≥5000s（20℃ 100Vdc, 1min）
tanδ Factorul de disipare	≤0,0005 (1kHz, 20℃)
t _EL Durata de viață așteptată	100.000h@U _N , Θhs=70℃

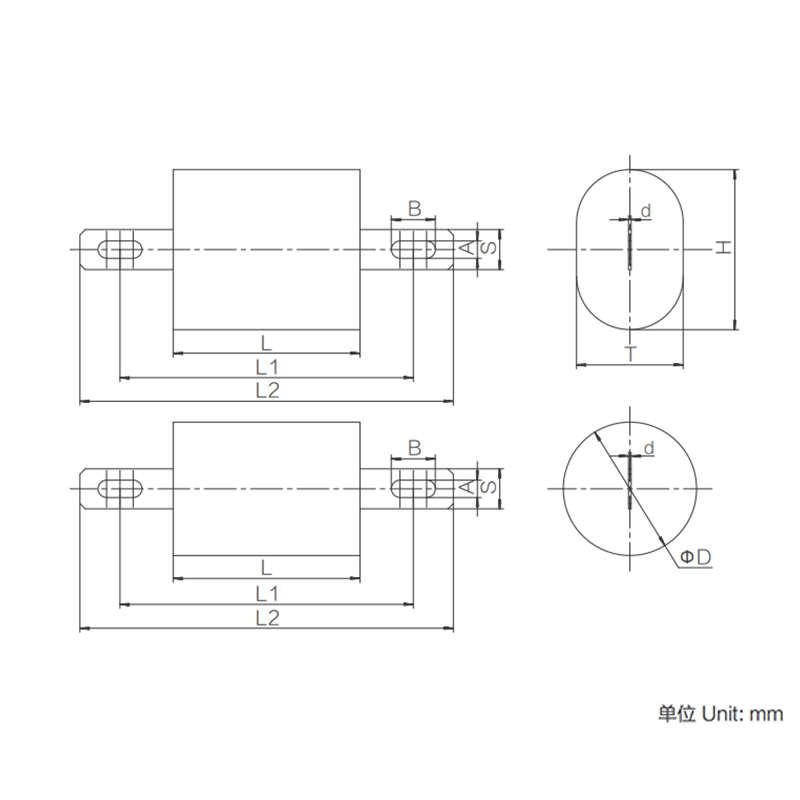

Dimensiuni (mm)

	CN (μF)	Formă plată			Forma de cilindru		d (mm	LS nH)	dV/dt (V/μs)	ESR @100kHz (mΩ)	eu max (O)	nota
		Formă plată			Forma de cilindru
		H (mm)	T (mm)	L (mm	D (mm)	L (mm)
		H (mm)	T (mm)	L (mm	D (mm)	L (mm)
630Vdc(420Vac)	1	23.3	15.5	39	18	39	1	20	600	4.5	9.5
	1.5	27.3	19.5	39	21.5	39	1.2	20	600	4.3	12
	2.2	31.9	24	39	25.5	39	1.2	22	600	4	14
	3.3	38.4	29	39	31	39	1.2	24	600	4	14/20
	1	21.8	15.5	44	17	44	1	21	475	5	10
	1.5	25.9	18	44	20.5	44	1.2	21	475	4.5	12
	2.2	30.3	22.5	44	24	44	1.2	23	475	4	14/15
	3.3	36.5	27	44	29	44	1.2	25	475	4	14/18
	3.3	31.9	24	54	26	54	1.2	26	350	4	14/15
	4.7	37.9	28.5	54	30.5	54	1.2	28	350	3.5	14/19
	6.8	44.5	33.5	54	36	54	1.2	31	350	3.5	14/25
	3.3	30.4	22.5	58	24.5	58	1.2	27	300	4.5	14/15
	4.7	35.9	26.5	58	29	58	1.2	29	300	3.8	14/18
	6.8	42.4	31.5	58	34	58	1.2	31	300	3.5	14/23
	10	49.9	39	58	41	58	1.2	34	300	3.5	14/28
850Vdc(450Vac)	0.47	20.1	12.5	34	17	34	1	17	900	5.5	7.8
	0.68	22.7	15	34	20	34	1	18	900	4.5	9.9
	1	26.6	19	34	23.5	34	1.2	19	900	4	12.9
	0.47	17.5	11.5	39	15.5	39	1.2	19	750	6	7.5
	0.68	21.2	13.5	39	18	39	1.2	19	750	5	8.9
	1	24.6	17	39	21.5	39	1.2	20	750	4.5	11.5
	1.5	28.6	21	39	26	39	1.2	22	7S0	4	14
	2.2	34.3	25	39	30.5	39	1.2	24	750	4	14/20
	0.68	20.1	12.5	44	17	44	1	21	600	5.5	9.5
	1	23.1	15.5	44	20	44	1	22	600	4.5	11.5
	1.5	27.1	19.5	44	24	44	1.2	22	600	4	14
	2.2	32.2	23	44	28.5	44	1.2	24	600	4	14/18
	22	28.1	20.5	54	25.5	54	1.2	26	460	4.5	14
	3.3	34.3	25	54	30.5	54	1.2	28	460	4	14/19
	4.7	40.3	29.5	54	36	54	1.2	31	460	4	14/24
	2.2	27.1	19.5	58	24	58	1.2	27	375	4.3	14
	3.3	32.7	2B.5	58	29	58	1.2	29	375	4	14/17
	4.7	38.3	27.5	58	34	5S	1.2	31	375	4	14/21
	6.8	44.8	34	58	40.5	58	1.2	34	375	4	14/26
1000Vdc(500Vac)	0.47	20.1	12.5	39	17	39	1	19	850	5.5	8.8
	0.68	22.6	15	39	20	39	1	20	850	4.5	11.1
	1	26.6	19	39	23.5	39	1.2	21	850	4	14
	1.5	31.8	22.5	39	28	39	1.2	23	850	4	14/18
	0.47	18.6	11	44	16	44	1	21	780	6	92
	0.68	212	13.5	44	18.5	44	1	21	780	5	10.1
	1	24.6	17	44	21.5	44	1.2	22	780	4	12.8
	1.5	29.8	20.5	44	26	44	1.2	23	780	4	14/16
	1.5	25.8	20.5	54	23	54	1.2	25	500	4.5	14
	2.2	31.2	22	54	27.5	54	1.2	27	500	4	14/16
	3.3	37.3	26.5	54	33	54	1.2	29	500	4	14/21
	L5	25.2	17.5	58	22	58	1.2	26	425	5	14
	2.2	29.7	20.5	58	26.5	58	1.2	28	425	4	14/15
	3.3	35.8	25	58	31.5	58	1.2	30	425	4	14/20
	4.7	41.3	30.5	58	37.5	58	1.2	32	425	4	14/22
1200Vdc (600Vac)	0.33	21.4	13.5	39	16.5	39	1	19	1050	6.5	7.7
	0.47	24.3	16.5	39	19	39	1	19	1050	5	10.5
	0.68	27.8	20	39	22	39	1.2	20	1050	4.5	12.1
	1	33.24	24	39	26.5	39	1.2	22	1050	4	14/15
	0.33	19.2	13	44	15	44	0.8	21	1000	6.7	9
	0.47	22.8	15	44	17.5	44	1	21	1000	5.5	9.8
	0.68	26.4	18.5	44	20.5	44	1.2	21	1000	5	11.7
	1	31	21.5	44	24.5	44	1.2	22	1000	4.5	14
	1.5	37.5	26.5	44	29.5	44	1.2	25	1000	4	14/18
	1.5	33.4	24	54	26.5	54	1.2	27	700	4.5	14/15
	2.2	39.5	28.5	54	31.5	54	1.2	30	700	4	14/19
	3.3	48.1	34	54	38	54	1.2	32	700	4	14/22
	1.5	31.4	22	58	24.5	58	1.2	28	600	4	14
	2.2	37	26	58	29	58	1.2	29	600	4	14/18
	3.3	44.6	32	58	35	58	1.2	32	600	4	14/21
1600Vdc(650Vac)	0.22	22.1	14.5	39	19	39	1	20	1650	7.6	9.5
	0.33	25.7	18	39	23	39	1.2	20	1650	52	12.4
	0.47	30.2	21	39	27	39	1.2	22	1650	4.5	14
	0.68	36.4	25.5	39	31.5	39	1.2	24	1650	4	14/17
	0.22	20.7	13	44	17.5	44	1	21	1400	9.5	8.6
	0.33	24.2	16.5	44	21	44	1.2	21	1400	6.5	11
	0.47	27.7	20	44	24.5	44	1.2	22	1400	5	13.2
	0.68	32.8	23.5	44	29	44	1.2	24	1400	4.5	14/16
	1	43.1	24.5	44	34.5	44	1.2	27	1400	4	14/18
	1.5	49.3	31.5	44	42	44	1.2	31	1400	4	14/21
	1	33.7	24.5	54	30	54	1.2	28	1000	4.5	14/16
	1.5	41.3	29	54	36	54	1.2	31	1000	4	14/20
	2.2	48.9	35	54	43	54	1.2	3S	1000	4	14/22
	1	32.2	23	58	28.5	58	1.2	30	780	5	14/16
	1.5	41	25.5	58	34.5	58	1.2	31	780	4.2	14/19
	2.2	49.1	30.5	58	41	58	1.2	35	780	4	14/22
2000Vdc(700Vac)	0.047	15.1	9	34	12	34	0.8	17	2100	22.5	5.1
	0.068	16.6	10.5	34	14	34	0.8	17	2100	16	6.7
	0.1	20.2	12.5	34	16	34	1	17	2100	11.1	8.4
	0.15	23.2	15.5	34	19	34	1	18	2100	7.6	10.1
	0.22	26.7	19	34	22.5	34	1.2	19	2100	5.5	11
	0.068	15.6	9.5	39	13	39	0.5	19	1850	20.6	5.8
	0.1	17.6	11.5	39	15	39	0.8	19	1850	14.3	6.8
	0.15	21.1	13.5	39	17.2	39	1	19	1850	9.8	8.5
	0.22	24.6	17	39	20.2	39	1.2	19	1850	6.8	10.7
	0.33	28.6	21	39	24.5	39	1.2	21	1850	4.6	14
	0.47	33.7	24.5	39	28.5	39	1.2	23	1850	4	14
	0.1	16.6	10.5	44	14	44	1	21	1650	18	6.4
	0.15	20.2	12.5	44	16	44	1	20	1650	12.3	8.9
	0.22	22.7	15	44	19	44	1	21	1650	8.5	10.1
	0.33	26.7	19	44	22.5	44	1.2	22	1650	5.8	13
	0.47	31.7	22.5	44	26	44	1.2	23	1650	4.1	14
	0.68	38.3	26	44	31.5	44	1.2	26	1650	4	14
	0.68	32.3	23	54	27	54	1.2	27	1200	4.5	14
	1	38.3	27.5	S4	32	54	1.2	29	1200	4.3	14
	0.68	30.7	21.5	58	27	58	1.2	28	850	5	14
	1	38.4	24.5	58	32.5	58	1.2	30	850	4.5	14
	1.5	45.5	30	58	39	58	1.2	34	850	4	14
2500Vdc(725Vac)	0.047	17.6	11.5	34	15.5	34	1	17	2600	18.3	5.3
	0.068	20.6	13	34	17.5	34	1	18	2600	13	7
	0.1	23.6	16	34	20.5	34	1.2	18	2600	9	8.6
	0.15	27.6	20	34	24.5	34	1.2	20	2600	6.1	10.5
	0.1	21.7	14	39	19	39	1	120	2100	11.7	7.1
	0.15	25.2	17.5	39	22.5	39	1.2	20	2100	8	7.5
	0.22	30.2	21	39	26.5	39	1.2	22	2100	5.6	11
	0.33	36.2	25.5	39	32	39	1.2	25	2100	4	14
	0.47	42.4	30	39	37.5	39	1.2	28	2100	4	14
	0.1	20.6	13	44	17.5	44	1	21	1950	14.9	6.8
	0.15	23.6	16	44	20.5	44	1.2	21	1950	10.1	9.2
	0.22	27.1	19.5	44	24.5	44	1.2	22	1950	7	10.4
	0.33	32.8	23.5	44	29.5	44	1.2	25	1950	4.8	14
	0.47	28.8	28	44	34.5	44	1.2	27	1950	4	14
	0.68	46.7	33	44	41	44	1.2	31	1950	4	14
	0.33	28.2	20.5	54	25.5	54	1.2	27	1450	6.9	11.7
	0.47	33.3	24	54	29.5	54	1.2	28	145	4.9	14
	0.68	39.3	28.5	54	35	54	1.2	31	1450	4	14
	0.33	27.1	19.5	58	24	58	1.2	27	925	8.5	10.6
	0.47	31.7	22.5	58	28.5	58	1.2	29	925	6	13.2
	0.68	37.6	27	58	33.5	58	1.2	31	925	4.2	14
	1	46	32	58	40	58	1.2	34	925	4	14
3000Vdc(750Vac)	0.047	19.6	12	39	16.5	39	1	19	2500	20.8	4.5
	0.068	22.1	14.5	39	19	39	1	20	2500	14.7	6
	0.1	25.2	17.5	39	22.5	39	1.2	20	2500	10.2	7.5
	0.15	30.2	21	39	26.5	39	1.2	22	2500	7	9.3
	0.22	35.8	25	39	31.5	39	1.2	24	2500	4.9	12.3
	0.047	18.1	10.5	44	15.5	44	1	20	2100	26.7	5.1
	0.068	20.7	13	44	17.5	44	1	21	2100	18.8	6.3
	0.1	23.6	16	44	20.5	44	1.2	21	2100	13.1	7.9
	0.15	27.1	19.5	44	24.5	44	1.2	22	2100	8.9	10.2
	0.22	32.8	23.5	44	29	44	1.2	24	2100	6.1	13.2
	0.22	28.2	20.5	54	25	54	1.2	26	1650	9	11
	0.33	33.7	24.5	54	30	54	1.2	28	1650	6.1	14
	0.47	40.4	28	54	35	54	1.2	31	1650	4.4	14
	0.22	26.6	19	58	24	58	1.2	27	1275	11.1	11
	0.33	32.3	23	58	28.5	58	1.2	29	1275	7.5	14
	0.47	37.8	27	58	33.5	58	1.2	31	1275	5.4	14
