Condensator rezonant WRC pentru PCB Condensator rezonant WRC pentru PCB
  • Condensator rezonant WRC pentru PCB
  • Condensator rezonant WRC pentru PCB

Condensator rezonant WRC pentru PCB

Caracteristici:
Construcție metalizată cu două fețe, proprietate de auto-vindecare
Pierdere redusă și creștere mică inerentă a temperaturii
Sigilat cu carcasă din plastic ignifugă și rășină (UL94 V-0)
Contactați-Ne Descărcare PDF

Share:

Înapoi：Niciun articol anteriorÎnainte：Condensator amortizor IGBT de tip axial WSA
Aplicații tipice:
Utilizat pe scară largă în dispozitivele electronice de putere în circuit rezonant în serie sau paralel, potrivit în special pentru circuitul de sudare și surse de alimentare

Specificații

Standard de referință GB/T 17702 (IEC 61071)
Categoria climatică 40/105/56
Temperatura nominală 85℃
Temperatura de functionare -40~105℃
U N Tensiune normală 630/850/1000/1200/1600/2000/2500/3000Vdc 420/450/500/600/650/700/725/750Vac
Toleranță de capacitate ±5%（J）±10%（K）
Dovada de tensiune 1,5U N (10s)
R Ins Rezistenta de izolare C N ≤0,33μF: ≥15000MΩ C N ＞0,33μF: ≥5000s（20℃ 100Vdc, 1min)
tanδ Factorul de disipare ≤0,0005 (1kHz, 20℃)
t EL Durata de viață așteptată 100.000h@U N , Θ hs =70℃

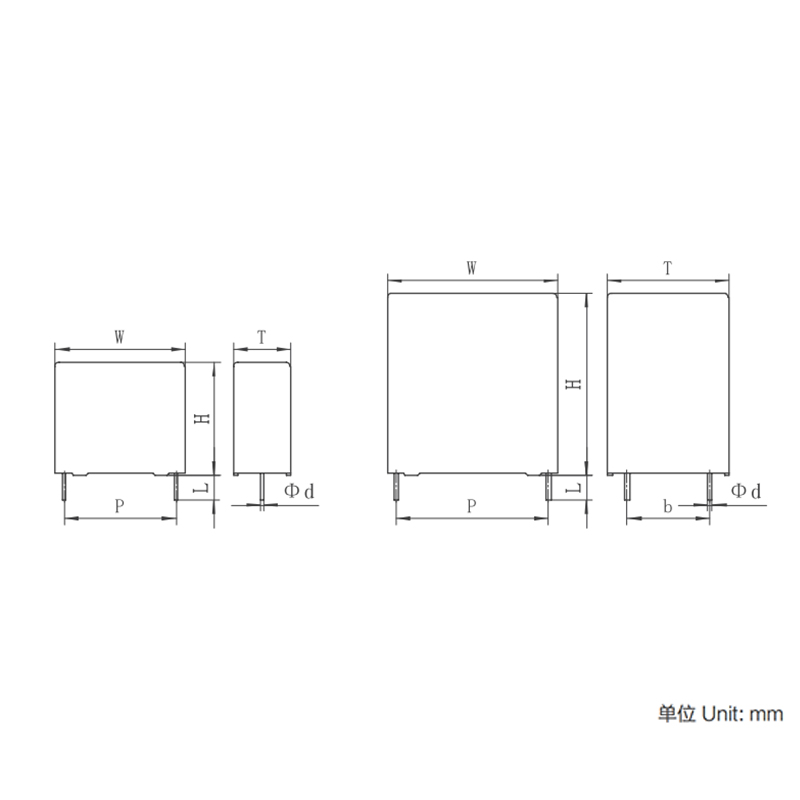

Dimensiuni (mm)

CN
(μF) 		W
(mm) 		H
(mm 		T
(mm) 		P
(mm) 		b
(mm) 		d
(mm)
Ls
(NH)
dV/dt
(V/us) 		ESR
@100kHz
(mΩ)
eu max
(O)
630/700Vdc(420Vac) 0.68 37 25 15 32.5 5.1 1 23 900 5 8
1 37 30 16 32.5 5.1 1 23 900 5 11
1.5 37 34 20 32.5 10.2 1 23 900 4.5 17
2.2 42 40 20 37.5 10.2 1.2 29 600 4 18
3.3 42 44 24 37.5 10.2 1.2 29 600 3.5 20
4.7 42 45 30 37.5 20.3 1.2 29 600 3.5 23
7 57 45 30 52.5 20.3 1.2 33 360 2.5 25
9 57 50 35 52.5 20.3 1.2 33 360 2.5 28
850Vdc(450Vac) 0.47 37 25 15 32.5 5.1 1 23 1200 5 8
0.68 37 30 16 32.5 5.1 1 23 1200 5 11
1 37 34 20 32.5 10.2 1 23 1200 5 13
1.5 34 20 32.5 10.2 1 23 1200 5 18
1.5 42 40 20 37.5 10.2 1.2 29 750 4.5 18
2.2 42 40 20 37.5 10.2 1.2 29 750 4.5 19
3.3 42 45 30 37.5 20.3 1.2 29 750 4.5 21
4.7 57 45 30 52.5 20.3 1.2 33 450 4 24
6 57 50 35 52.5 20.3 1.2 33 450 4 26
1000Vdc(500Vac) 0.47 37 25 15 32.5 5.1 1 23 1300 5 8
0.68 37 30 16 32.5 5.1 1 23 1300 5 9
1 37 34 20 32.5 10.2 1 23 1300 4.5 14
1.5 42 40 20 37.5 10.2 1.2 29 850 4.5 16
2.2 42 44 24 37.5 10.2 1.2 29 850 4 20
3 42 45 30 37.5 20.3 1.2 29 850 4 21
3.3 57 45 30 52.5 20.3 1.2 33 500 4 20
4.7 57 50 35 52.5 20.3 1.2 33 500 4 22
1200Vdc (600Vac) 0.33 37 25 15 32.5 5.1 1 23 1500 5.5 8
0.47 37 30 16 32.5 5.1 1 23 1500 5.5 10
0.68 37 34 20 32.5 10*2 1 23 1500 5.5 11
1 42 40 20 37.5 10.2 1.2 29 950 5 15
1.5 42 44 24 37.5 10.2 1.2 29 950 4.5 17
2 42 45 30 37.5 20.3 1.2 29 950 4.5 18
2.2 57 45 30 52.5 20.3 1.2 33 600 4 18
3.3 57 50 35 52.5 20.3 1.2 33 600 4 21
1600Vdc(650Vac) 0.22 37 25 15 32.5 5.1 1 23 1900 6.5 7
0.33 37 30 16 32.5 5.1 1 23 1900 6.5 9
0.47 37 34 20 32.5 10.2 1 23 1900 6 13
0.68 42 40 20 37.5 10.2 1.2 29 1250 4 16
0.82 42 44 24 37.5 10.2 1.2 29 1250 4 17
1 42 45 30 37.5 20.3 1.2 29 1250 4 18
1.5 57 45 30 52.5 20.3 1.2 33 750 4 20
2 57 50 35 52.5 20.3 1.2 33 750 4 22
2000Vdc(700Vac) 0.15 37 25 15 32.5 5.1 1 23 2200 8.5 8
0.22 37 30 16 32.5 5.1 1 23 2200 6.5 9
0.33 37 34 20 32.5 10.2 1 23 2200 6.5 12
0.47 42 40 20 37.5 10.2 1.2 29 1300 5 15
0.68 42 44 24 37.5 10.2 1.2 29 1300 4.5 16
0.82 42 45 30 37.5 20.3 1.2 29 1300 4.5 17
1 57 45 30 52.5 20.3 1.2 33 850 4.5 20
1.5 57 50 35 52.5 20.3 1.2 33 850 4.5 22
2500Vdc(725Vac) 0.068 37 25 15 32.5 5.1 1 23 3200 9 6
0.1 37 30 16 32.5 5.1 1 23 3200 9 7
0.15 37 34 20 32.5 10.2 1 23 3200 8.5 10
0.22 42 40 20 37.5 10.2 1.2 29 2100 4.5 13
0.33 42 44 24 37.5 10.2 1.2 29 2100 4.5 15
0.47 42 45 30 37.5 20.3 1.2 29 2100 4 16
0.68 57 45 30 52.5 20.3 1.2 33 1200 4 17
1 57 50 35 52.5 20.3 1.2 33 1200 4 18
3000Vdc(750Vac) 0.047 37 25 15 32.5 5.1 1 23 3300 9.5 7
0.068 37 30 16 32.5 5.1 1 23 3300 9 8
0.1 37 34 20 32.5 10.2 1 23 3300 8.5 10
0.15 37 34 20 32.5 10.2 1 23 3300 8 11
0.22 42 40 20 37.5 10.2 1.2 29 2000 6 12
0.33 42 45 30 37.5 20.3 1.2 29 2000 5 14
0.47 57 45 30 52.5 20.3 1.2 33 1200 5 16
0.68 57 50 35 52.5 20.3 1.2 33 1200 5 17
