Condensator DC-Link seria WDC pentru PCB

Caracteristici:

Film de polipropilenă metalizat

Proprietate electrică bună și fiabilitate ridicată

Carcasă din plastic rezistentă la flacără și etanșare cu rășină epoxidică (UL94 V-0, non-PCB), bornele din cupru cositorite duc la ieșire

E.S.R. scăzut, capacitate mare de rezistență la curent, durată de viață lungă și rată scăzută de defecțiuni

Specificații

Standard de referință	GB/T 17702 (IEC 61071)
Temperatura de functionare	-40~105℃ (de la 85℃ la 105℃: factor descrescător cu 1,35% pe ℃ pentru U _N , 85℃)
Tensiune nominală	500~2000 V.cc
Toleranță de capacitate	J（±5%), K（±10%）
Dovada de tensiune	1,5U _N (10s)
Auto-inductanță	<1 nH per mm de pas de plumb
R _Ins Rezistenta de izolare	≥10.000s (20℃, 100V, 1 min.)
t _EL Durata de viață așteptată	100.000 ore @ U _N , Θ _hs =70℃
Ignifugare	UL 94V-0

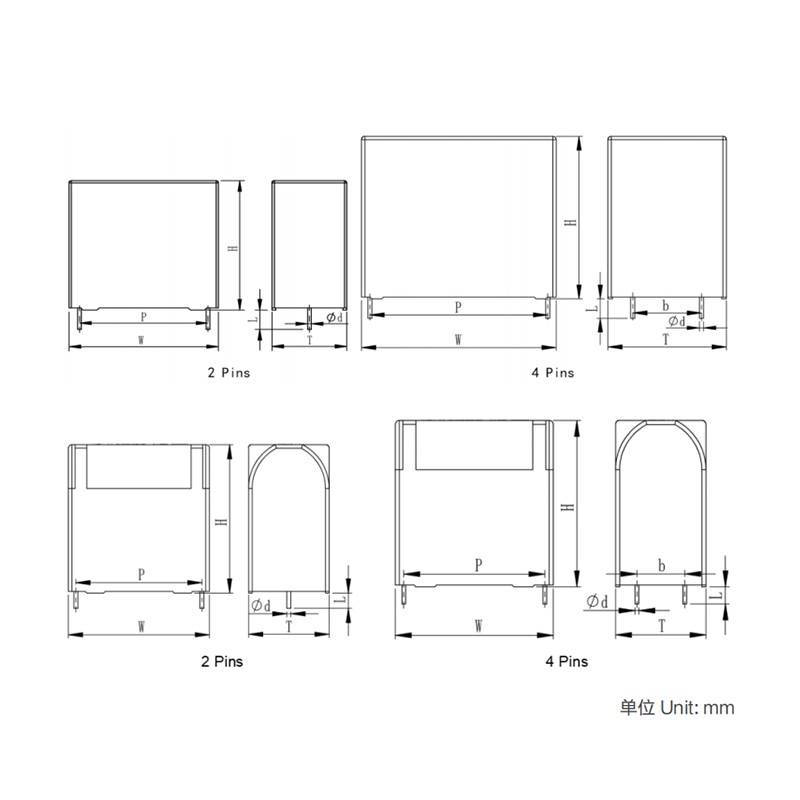

Dimensiuni (mm)

	C _N (μF)	W±1,0 (mm)	H±1,0 (mm)	T±1,0 (mm)	P±0,5 (mm)	P ₂ (b)±0,5 (mm)	d (mm)	dV/dt (V/μ s)	tan δ(10 ^-4 )		R _ESR @10kHz (mΩ)	lmax (O)
									tan δ(10 ^-4 )
									1KH2	10KHz
U _N85°C =500Vcc	5	32	20	11	27.5		0.8	65	10	100	8.5	5
	10	32	28	14	27.5		0.8	65	10	100	7.5	6.5
	22	32	37	22	27.5		0.8	65	10	100	5	10
	30	42	40	20	37.5	10.2	1	30	15	150	8	12.5
	35	42	37	22	37.5	10.2	1	30	15	150	8	13.5
	40	42	44	24	37.5	10.2	1	30	15	150	5	14.5
	50	42	45	30	37.5	20.3	1.2	30	15	150	4	16
	60	42	45	30	37.5	20.3	1.2	30	15	150	3	16.5
	75	57.5	45	30	52.5	20.3	1.2	15	35	350	5.5	16
	80	57.5	45	30	52.5	20.3	1.2	15	35	350	5	16.5
	100	57.5	50	35	52.5	20.3	1.2	15	35	350	4	18
	110	57.5	50	35	52.5	20.3	1.2	15	35	350	4	19
U _{N85° C} =600Vcc	2	32	18	9	27.5		0.8	65	11	100	47.8	2.8
	3	32	20	11	27.5		0.8	65	11	100	31.8	4.1
	4	32	20	11	27.5		0.8	65	11	100	23.9	5.5
	5	32	22	13	27.5		0.8	65	11	100	19.1	6.9
	6	32	25	14	27.5		0.8	65	11	100	18.6	7.1
	7	32	28	14	27.5		0.8	65	11	100	15.9	8.3
	8	32	28	14	27.5		0.8	65	11	100	139	9.5
	9	32	28	18	27.5		0.8	65	11	100	12.4	10.7
	10	32	30	16	27.5		0.8	65	11	100	11.1	11
	10	32	30	18	27.5		0.8	65	11	100	11.1	11
	12	32	33	18	27.5		0.8	65	11	100	10.8	12
	15	32	37	22	27.5		0.8	65	11	100	9	12
	15	32	37	22	27.5	10.2	0.8	65	11	100	7.4	16.5
	18	32	37	22	27.5		0.8	65	11	100	8	12
	18	32	37	22	27.5	10.2	0.8	65	11	100	6.2	17
	10	41.5	30	16	37.5		1	30	20	175	19.5	6.2
	12	41.5	30	16	37.5		1	30	20	175	16.3	7.4
	15	41.5	34	19	37.5		1	30	20	175	13	9.2
	20	42	40	20	37.5	10.2	1	30	20	175	9.8	12.3
	22	42	40	20	37.5	10.2	1	30	20	175	8.9	13.5
	25	42	40	20	37.5	10.2	1	30	20	175	7.8	15.4
	30	42	44	24	37.5	10.2	1	30	20	175	6.8	17.5
	35	42	45	30	37.5	20.3	1.2	30	20	175	6	20.1
	40	42	45	30	37.5	20.3	1.2	30	20	175	5.2	23
	45	42	50	35	37.5	20.3	1.2	30	20	175	4.6	25.8
	50	42	50	35	37.5	20.3	1.2	30	20	175	4.2	28.7
	55	42	50	35	37.5	20.3	1.2	30	20	175	3.8	31.6
	60	42	55	40	37.5	20.3	1.2	30	20	175	3.5	34.5
	65	42	55	40	37.5	20.3	1.2	30	20	175	3.2	35
	70	42	55	40	37.5	20.3	1.2	30	20	175	3	35
	75	42	60	45	37.5	20.3	1.2	30	20	175	2.8	35
	80	42	60	45	37.5	20.3	1.2	30	20	175	2.6	35
	85	42	60	45	37.5	20.3	1.2	30	20	175	2.5	35
	55	57.5	45	30	52.5	20.3	1.2	15	36	350	7.1	16.9
	60	57.5	45	30	52.5	20.3	1.2	15	36	350	6.5	18.5
	65	57.5	50	35	52.5	20.3	1.2	15	36	350	6	20
	70	57.5	50	35	52.5	20.3	1.2	15	36	350	5.6	21.5
	75	57.5	50	35	52.5	20.3	1.2	15	36	350	5.2	23.1
	80	57.5	50	35	52.5	20.3	1.2	15	36	350	4.9	24.6
	85	57.5	55	45	52.5	20.3	1.2	15	36	350	4.8	25.1
	90	57.5	55	45	52.5	20.3	1.2	15	36	350	4.6	25.8
	95	57.5	55	45	52.5	20.3	1.2	15	36	350	4.4	27.3
	100	57.5	55	45	52.5	20.3	1.2	15	36	350	4.2	28.7
	110	57.5	55	45	52.5	20.3	1.2	15	36	350	3.8	31.6
	110	57.5	55	45	52.5	20.3	1.2	15	36	350	3.8	31.6
	120	57.5	65	45	52.5	20.3	1.2	15	36	350	3.5	34.5
	130	57.5	65	45	52.5	20.3	1.2	15	36	350	3.2	35
	140	57.5	65	45	52.5	20.3	1.2	15	36	350	3	35
U _{N85° C} =800Vcc	2	32	18	9	27.5		0.8	65	10	95	45.4	2.9
	3	32	20	11	27.5		0.8	65	10	95	30.3	4.4
	3.3	32	22	13	27.5		0.8	65	10	95	18.8	7
	4	32	28	14	27.5		0.8	65	10	95	22.7	5.8
	5	32	28	14	27.5		0.8	65	10	95	18.2	7.3
	6	32	30	18	27.5		0.8	65	10	95	15.1	8.7
	7	32	30	18	27.5		0.8	65	10	95	13	10.2
	8	32	33	18	27.5		0.8	65	10	95	12.5	10.5
	9	32	33	18	27.5		0.8	65	10	95	11.1	11.8
	10	32	37	22	27.5		0.8	65	10	95	11	12
	10	32	37	22	27.5	10.2	0.8	65	10	95	9.1	14.5
	11	32	37	22	27.5		0.8	65	10	95	10	12
	11	32	37	22	27.5	10.2	0.8	65	10	95	8.3	16
	12	32	37	22	27.5		0.8	65	10	95	9.3	12
	12	32	37	22	27.5	10.2	0.8	65	10	95	7.6	16
	13	32	37	22	27.5		0.8	30	10	95	8.8	12
	13	32	37	22	27.5	10.2	0.8	30	10	95	8.1	16.2
	14	32	37	22	27.5		0.8	30	10	95	8.2	12
	14	32	37	22	27.5	10.2	0.8	30	10	95	7.6	16.5
	8	41.5	30	16	37.5		1	30	18	160	22.3	5.4
	9	41.5	30	16	37.5		1	30	18	160	19.8	6.1
	10	41.5	34	19	37.5		1	30	18	160	17.8	6.7
	12	41.5	34	19	37.5		1	30	18	160	14.9	8.1
	15	42	40	20	37.5	10.2	1	30	18	160	11.9	10.1
	20	42	44	24	37.5	10.2	1	30	18	160	8.9	13.5
	25	42	44	24	37.5	10.2	1	30	18	160	7.1	16.8
	30	42	45	30	37.5	20.3	1.2	30	18	160	5.9	20.2
	35	42	50	35	37.5	20.3	1.2	30	18	160	5.5	22
	40	42	50	35	37.5	20.3	1.2	30	18	160	4.8	25.1
	45	42	55	40	37.5	20.3	1.2	30	18	160	4.2	28.3
	50	42	55	40	37.5	20.3	1.2	30	18	160	3.8	31.4
	55	42	60	45	37.5	20.3	1.2	15	18	160	3.5	34.5
	60	42	60	45	37.5	20.3	1.2	15	18	160	3.2	35
	65	42	60	45	37.5	20.3	1.2	15	18	160	2.9	35
	40	57.5	45	30	52.5	20.3	1.2	15	33	320	8.9	13.5
	45	57.5	45	30	52.5	20.3	1.2	15	33	320	7.9	15.1
	50	57.5	50	35	52.5	20.3	1.2	15	33	320	7.1	16.8
	55	57.5	50	35	52.5	20.3	1.2	15	33	320	6.5	18.5
	60	57.5	50	35	52.5	20.3	1.2	15	33	320	5.9	20.2
	65	57.5	55	45	52.5	20.3	1.2	15	33	320	5.5	21.9
	70	57.5	55	45	52.5	20.3	1.2	15	33	320	5.1	23.6
	75	57.5	55	45	52.5	20.3	1.2	15	33	320	4.8	25.2
	80	57.5	55	45	52.5	20.3	1.2	15	33	320	4.6	25.9
	85	57.5	55	45	52.5	20.3	1.2	15	33	320	4.5	26.7
	90	57.5	55	45	52.5	20.3	1.2	15	33	320	4.2	28.3
	95	57.5	65	45	52.5	20.3	1.2	15	33	320	4	29.8
	100	57.5	65	45	52.5	20.3	1.2	15	33	320	3.8	31.4
	110	57.5	65	45	52.5	20.3	1.2	15	33	320	3.5	34.5
U _{N85° C} =900Vcc	1	32	18	9	27.5		0.8	70	9	90	45.4	2.9
	2	32	20	11	27.5		0.8	70	9	90	30.3	4.4
	3	32	22	13	27.5		0.8	70	9	90	18.8	7
	4	32	28	14	27.5		0.8	70	9	90	22.7	5.8
	5	32	28	18	27.5		0.8	70	9	90	18.2	7.3
	6	32	33	18	27.5		0.8	70	9	90	15.1	8.7
	7	32	33	18	27.5		0.8	70	9	90	13	10.2
	8	32	37	22	27.5		0.8	70	9	90	12.5	10.5
	8	32	37	22	27.5	10.2	0.8	70	9	90	11.1	11.8
	9	32	37	22	27.5		0.8	70	9	90	11	12
	9	32	37	22	27.5	10.2	0.8	70	9	90	9.1	14.5
	10	32	37	22	27.5		0.8	70	9	90	10	12
	10	32	37	22	27.5	10.2	0.8	70	9	90	8.3	16
	4.7	41.5	30	16	27.5		1	70	17	150	9.3	12
	5	41.5	30	16	27.5	10.2	1	70	17	150	7.6	16
	6	41.5	30	16	27.5		1	70	17	150	8.8	12
	7	41.5	30	16	27.5	10.2	1	70	17	150	8.1	16.2
	8	41	34	19	27.5		1	70	17	150	8.2	12
	10	42	40	20	27.5	10.2	1	70	17	150	7.6	16.5
	12	42	37	22	37.5	10.2	1	35	17	150	22.3	5.4
	15	42	44	24	37.5	10.2	1	35	17	150	19.8	6.1
	18	42	44	24	37.5	10.2	1	35	17	150	17.8	6.7
	20	42	44	24	37.5	10.2	1	35	17	150	14.9	8.1
	25	42	45	30	37.5	20.3	1.2	35	17	150	8.9	13.5
	30	42	50	35	37.5	20.3	1.2	35	17	150	7.1	16.8
	35	42	55	40	37.5	20.3	1.2	35	17	150	5.9	20.2
	40	42	55	40	37.5	20.3	1.2	35	17	150	5.5	22
	45	42	60	45	37.5	20.3	1.2	35	17	150	4.8	25.1
	50	42	60	45	37.5	20.3	1.2	35	17	150	4.2	28.3
	30	57.5	45	30	52.5	20.3	1.2	15	31	300	8.9	13.5
	35	57.5	45	30	52.5	20.3	1.2	15	31	300	7.1	16.8
	40	57.5	50	35	52.5	20.3	1.2	15	31	300	6.5	18.5
U _{N85° C} =1000Vd	1	32	18	9	27.5		0.8	75	8	80	76.4	1.7
	2	32	22	13	27.5		0.8	75	8	80	38.2	3.5
	3	32	28	14	27.5		0.8	75	8	80	25.5	5.2
	4	32	30	18	27.5		0.8	75	8	80	19.1	6.9
	5	32	33	18	27.5		0.8	75	8	80	15.3	8.6
	6	32	33	18	27.5		0.8	75	8	80	14.9	8.9
	7	32	37	22	27.5		0.8	75	8	80	14.5	9.4
	7	32	37	22	27.5	10.2	0.8	75	8	80	11.4	11.6
	8	32	37	22	27.5		0.8	75	8	80	13	10.8
	8	32	37	22	27.5	10.2	0.8	75	8	80	10	13.3
	5	41.5	30	16	27.5		1	75	8	80	31.2	3.8
	6	41.5	30	16	27.5		1	75	8	80	26	4.6
	7	41.5	35	19	27.5		1	75	8	80	22.3	5.4
	8	41.5	34	19	37.5		1	37	15	140	19.5	6.2
	10	42	40	20	37.5		1	37	15	140	15.6	6.7
	10	42	40	20	37.5	10.2	1	37	15	140	15.6	7.7
	12	42	37	22	37.5		1	37	15	140	13	9.2
	12	42	37	22	37.5	10.2	1	37	15	140	15	8
	15	42	44	24	37.5	10.2	1	37	15	140	10.4	11.5
	18	42	45	30	37.5	20.3	1.2	37	15	140	8.7	13.8
	20	42	45	30	37.5	20.3	1.2	37	15	140	7.8	15.4
	25	42	50	35	37.5	20.3	1.2	37	15	140	6.2	19.2
	30	42	55	40	37.5	20.3	1.2	37	15	140	5.2	23.1
	35	42	55	40	37.5	20.3	1.2	37	15	140	4.8	25.1
	40	42	60	45	37.5	20.3	1.2	37	15	140	4.2	28.7
	25	57.5	45	30	52.5	20.3	1.2	17	28	280	12.5	9.6
	30	57.5	45	30	52.5	20.3	1.2	17	28	280	10.4	11.5
	35	57.5	50	35	52.5	20.3	1.2	17	28	280	8.9	13.5
	40	57.5	50	35	52.5	20.3	1.2	17	28	280	7.8	15.4
	45	57.5	55	45	52.5	20.3	1.2	17	28	280	6.9	17.3
	50	57.5	55	45	52.5	20.3	1.2	17	28	280	6.2	19.2
	55	57.5	55	45	52.5	20.3	1.2	17	28	280	5.7	21.1
	60	57.5	65	45	52.5	20.3	1.2	17	28	280	5.2	23.1
	65	57.5	65	45	52.5	20.3	1.2	17	28	280	4.8	25
	70	57.5	65	45	52.5	20.3	1.2	17	28	280	4.5	26.9
U _{N85° C} =1100Vd	0.68	32	20	11	27.5		0.8	80	8	70	80	1.7
	1	32	20	11	27.5		0.8	80	8	70	59.4	2.2
	1.5	32	22	13	27.5		0.8	80	8	70	55.7	2.4
	2	32	25	14	27.5		0.8	80	8	70	27.9	4.7
	3	32	30	18	27.5		0.8	80	8	70	20.4	6.5
	4	32	33	18	27.5		0.8	80	8	70	15.3	8.6
	5	32	37	22	27.5		0.8	80	8	70	14	9.8
	5	32	37	22	27.5	10.2	0.8	80	8	70	12.3	10.8
	6	32	37	22	27.5		0.8	80	8	70	12.3	10.8
	6	32	37	22	27.5	10.2	0.8	80	8	70	10.2	12.9
	3	41.5	30	16	37.5		1	40	15	130	48.3	2.5
	4	41.5	30	16	37.5		1	40	15	130	36.2	3.3
	4.7	41.5	34	19	37.5		1	40	15	130	30.8	3.9
	5	41.5	34	19	37.5		1	40	15	130	29	4.1
	6	41.5	34	19	37.5		1	40	15	130	24.2	5
	7	42	40	20	37.5	10.2	1	40	15	130	20.7	5.8
	8	42	37	22	37.5	10.2	1	40	15	130	18.1	6.6
	9	42	37	22	37.5	10.2	1	40	15	130	16.1	7.5
	10	42	44	24	37.5	10.2	1	40	15	130	14.5	8.3
	12	42	44	24	37.5	10.2	1	40	15	130	12.1	9.9
	15	42	45	30	37.5	20.3	1.2	40	15	130	9.7	12.4
	18	42	50	35	37.5	20.3	1.2	40	15	130	8.1	14.9
	20	42	50	35	37.5	20.3	1.2	40	15	130	7.2	16.6
	25	42	55	40	37.5	20.3	1.2	40	15	130	5.8	20.7
	30	42	60	45	37.5	20.3	1.2	40	15	130	4.8	24.8
	20	57.5	45	30	52.5	20.3	1.2	20	27	260	14.5	8.3
	25	57.5	50	35	52.5	20.3	1.2	20	27	260	11.6	10.4
	30	57.5	50	35	52.5	20.3	1.2	20	27	260	9.7	12.4
	35	57.5	55	45	52.5	20.3	1.2	20	27	260	8.4	14.3
	40	57.5	55	45	52.5	20.3	1.2	20	27	260	7.8	15.5
	45	57.5	55	45	52.5	20.3	1.2	20	27	260	6.9	17.4
	50	57.5	65	45	52.5	20.3	1.2	20	27	260	6.2	19.3
	55	57.5	65	45	52.5	20.3	1.2	20	27	260	5.6	21.3
U _{N85° C} =1200Vd	1	32	20	11	27.5		0.8	90	7	55	39.5	3.5
	2	32	28	14	27.5		0.8	90	7	55	26.3	5
	3	32	30	18	27.5		0.8	90	7	55	17.5	7.5
	4	32	33	18	27.5		0.8	90	7	55	13.9	9.5
	5	32	37	22	27.5		0.8	90	7	55	12.7	10.4
	5	32	37	22	27.5	10.2	0.8	90	7	55	11.1	11.8
	3	41.5	30	16	37.5		1	45	13	100	37.2	3.2
	4	41.5	30	16	37.5		1	45	13	100	27.9	4.3
	5	41.5	34	19	37.5		1	45	13	100	22.3	5.4
	6	42	40	20	37.5		1	45	13	100	18.6	6.5
	7	42	37	22	37.5	10.2	1	45	13	100	15.9	7.5
	8	42	44	24	37.5	10.2	1	45	13	100	13.9	8.6
	9	42	44	24	37.5	10.2	1	45	13	100	12.4	9.7
	10	42	44	24	37.5	10.2	1	45	13	100	11.1	10.8
	12	42	45	30	37.5	20.3	1.2	45	13	100	9.3	12.9
	15	42	50	35	37.5	20.3	1.2	45	13	100	7.4	16.1
	18	42	50	35	37.5	20.3	1.2	45	13	100	6.6	18.1
	20	42	55	40	37.5	20.3	1.2	45	13	100	6	20.1
	25	42	60	45	37.5	20.3	1.2	45	13	100	4.8	25.1
	15	57.5	45	30	52.5	20.3	1.2	23	24	200	15.9	7.5
	20	57.5	45	30	52.5	20.3	1.2	23	24	200	11.9	10
	25	57.5	55	45	52.5	20.3	1.2	23	24	200	9.6	12.6
	30	57.5	55	45	52.5	20.3	1.2	23	24	200	8	15.1
	35	57.5	55	45	52.5	20.3	1.2	23	24	200	6.8	17.6
	40	57.5	65	45	52.5	20.3	1.2	23	24	200	6	20.1
	45	57.5	65	45	52.5	20.3	1.2	23	24	200	5.3	22.6

Întrebare? Consultați răspunsul nostru.

CÂT TIMP POT OBȚINE FEEDBACK-UL DUPĂ CE AM TRIMIS CONSULTAREA?

Vă vom răspunde în termen de 12 ore din ziua lucrătoare.
SUNTEȚI UN PRODUCĂTOR DIRECT SAU O COMPANIE DE COMERȚ?

Avem o fabrică proprie, avem și propriul nostru departament de vânzări internaționale. Producem și vindem singuri.
CE PRODUSE PUTEȚI OFERI?

Ne concentrăm pe condensatoare cu film.
LA CE APLICAȚII SE LEAGĂ PRODUSELE DVS.?

Produsele noastre sunt utilizate într-o gamă largă de aplicații, inclusiv aparate de uz casnic, surse de alimentare, contoare de energie electrică, iluminat, aparate de sudură, tranzit feroviar, vehicule electrice, rețele electrice, UPS/EPS, echipamente medicale, invertoare fotovoltaice, convertoare de energie eoliană și mai mult.
PUTEȚI FACE PRODUSE PERSONALIZATE?

Da, suntem experți în realizarea de produse personalizate în funcție de desenele sau mostrele clienților.

Concentrat pe fabricarea componentelor electronice timp de 20 de ani.

Walson Electronica a fost înființată în 2001, cu mai mult de 20 de ani de experiență în R&D, fabricarea, vânzarea și service-ul condensatoarelor de film. Personalizat Condensator DC-Link seria WDC pentru PCB Producători și Condensator DC-Link seria WDC pentru PCB Fabrica

Aderăm întotdeauna la cooperarea automatizării avansate și a industrializării. compania continuă să introducă echipamente de producție remarcabile interne și externe, în timp ce software-ul de management al producției auto-dezvoltat, managementul colaborativ al întreprinderii pentru funcționarea științifică și eficientă, a atins 1 miliard/descoperire anuală a capacității de producție, și menține o creștere ordonată.

Walson Produsele electronice au acoperit mai multe industrii, inclusiv noua industrie energetică și energetică, Invertoare fotovoltaice, Iluminat cu LED - uri, aparate de uz casnic și diverse surse de energie și alte industrii.

Aderarea la conceptul de tehnologie inovatoare, servicii oneste și calitate profesională, Walson Electronica împinge produsele condensatoare în mod continuu și va deveni cu siguranță pionierul industriei cu avantaje inovatoare.

Contactați-Ne
