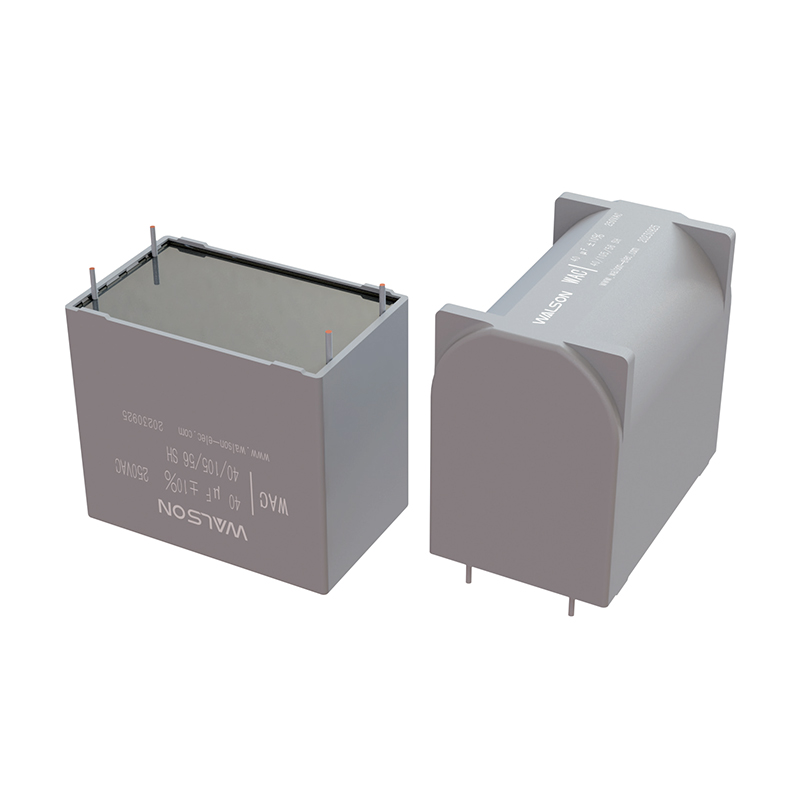

Condensator de filtru AC seria WAC pentru PCB

Caracteristici:

Film de polipropilenă metalizat, proprietăți bune de auto-vindecare și fiabilitate ridicată

Carcasă din plastic rezistentă la flacără și etanșare cu rășină epoxidică, terminale din cupru cositorit

Specificații

Standard adoptat	GB/T 17702(IEC 61071)
Categoria climatică	40/105/56
Temperatura de operare	-40~ 105℃( 85℃ la 105℃:factor descrescător 1,5% pe ℃ pentru U _rms )
U _rms Tensiune RMS nominală	180Vca	250Vca	300Vca	350Vca
U _N Tensiune AC nominală	250Vca	350Vca	425Vca	480Vca
U _N Tensiune AC nominală	250~630Vca
Gama de capacități	0,33~60uF
Dovada de tensiune	2.15U _rms sau 1,5Un(10s)
Rezistența de izolație (IRxC _N )	≥5000s (20℃, 100V, 1 min.)
Factor de disipare DF	≤0,0015 (1kHz, 20℃)

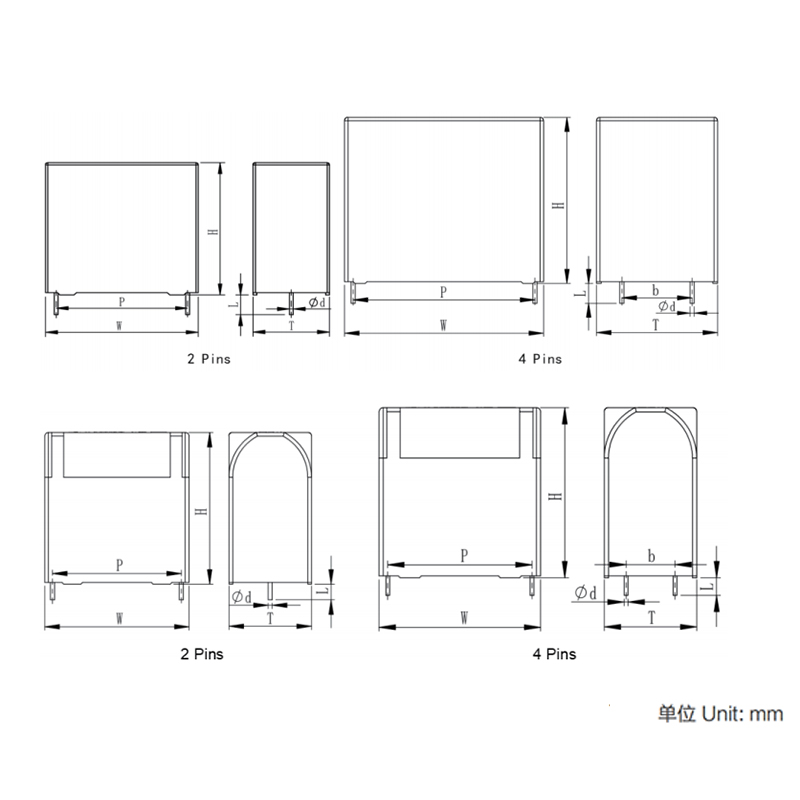

Dimensiuni (mm)

	C _N (μF)	W±1,0 (mm)	H±1,0 (mm)	T±1,0 (mm)	P±0,5 (mm)	P ₂ ±0,5 (mm)	d (mm)	R _ESR @10kHz (mΩ)	eu^ (O)	ls (O)	lmax (O)


U _rms =180Vca U _n =250Vca U _NDC =300Vcc	4	32	22	13	27.5		1	6.7	280	840	7
	5	32	28	14	27.5		1	5.3	350	1050	8
	6.8	32	33	18	27.5		1.2	3.9	476	1428	11
	10	32	33	18	27.5		1.2	2.7	700	2100	13
	10	41.5	32	17	37.5		1.2	4.9	400	1200	10
	15	41.5	37	22	37.5		1.2	3.3	600	1800	14
	18	42	37	22	37.5		1.2	2.7	720	2160	14
	20	42	37	22	37.5		1.2	2.5	800	2400	14
	22	41.5	41	26	37.5		1.2	2.2	880	2640	14
	25	41.5	41	26	37.5		1.2	2	1000	3000	14
	30	42	45	30	37.5		1.2	1.6	1200	3600	14
	33	42	45	30	37.5		1.2	1.5	1320	3960	14
	40	57.5	45	30	52.5	20.3	1.2	2.6	800	2400	20
	50	57.5	50	35	52.5	20.3	1.2	2.1	1000	3000	24
	60	57.5	50	35	52.5	20.3	1.2	1.7	1200	3600	27
U _rms =250Vca U _n =350Vca U _NDC =475Vcc	1	32	18	9	27.5		1	19.3	90	270	3
	1.5	32	20	11	27.5		1	12.9	135	405	4
	2	32	22	13	27.5		1	9.6	180	540	5
	2.2	32	22	13	27.5		1	8.8	198	594	6
	2.5	32	22	13	27.5		1	7.7	225	675	6
	3	32	28	14	27.5		1	6.4	270	810	7
	3.3	32	28	14	27.5		1	5.8	297	891	8
	3.5	32	28	14	27.5		1	5.5	315	945	8
	4	32	33	18	27.5		1.2	4.8	360	1080	10
	4.5	32	33	18	27.5		1.2	4.3	405	1215	10
	5	32	33	18	27.5		1.2	3.9	450	1350	11
	6.8	32	37	22	27.5		1.2	2.8	612	1836	14
	4.7	42	26	15	27.5		1.2	7.8	282	846	7
	5	42	26	15	27.5		1.2	7.3	300	900	8
	6	42	32	17	27.5		1.2	6.1	360	1080	9
	6.5	42	32	17	37.5		1.2	5.6	390	1170	10
	6.8	41.5	34	19	37.5		1.2	5.4	408	1224	10
	7.5	41.5	34	19	37.5		1.2	4.9	450	1350	11
	8	42	34	19	37.5		1.2	4.6	480	1440	121
	10	42	37	22	37.5		1.2	3.7	600	1800	13
	12	42	37	22	37.5		1.2	3	720	2160	14
	15	42	41	26	37.5		1.2	2.4	900	2700	14
U _rms =250Vca U _n =350Vca U _NDC =475Vcc	18	42	45	30	37.5		1.2	2	1080	3240	14
	20	42	45	30	37.5		1.2	1.8	1200	3600	14
	22	42	45	30	37.5		1.2	1.7	1320	3960	14
	25	57.5	45	30	37.5	20.3	1.2	3.3	750	2250	18
	30	57.5	45	30	37.5	20.3	1.2	2.7	900	2700	20
	35	57.5	50	35	37.5	20.3	1.2	2.3	1050	3150	23
	40	57.5	50	35	37.5	20.3	1.2	2	1200	3600	25
U _rms =300Vca U _n =425Vca U _NDC =560Vcc	1	32	20	11	27.5		1	15.9	100	300	4
	1.5	32	22	13	27.5		1	10.6	150	450	5
	2	32	28	14	27.5		1	8.9	200	600	6
	2.2	32	28	14	27.5		1	8	220	660	7
	2.5	32	28	14	27.5		1	7.2	250	750	8
	3	32	33	18	27.5		1.2	6.4	300	900	9
	3.3	32	33	18	27.5		1.2	5.3	330	990	10
	3.5	32	33	18	27.5		1.2	4.8	350	1050	10
	4	32	33	18	27.5		1.2	4.6	400	1200	11
	4.7	32	37	22	27.5		1.2	4	470	1410	13
	5	32	37	22	27.5		1.2	3.4	500	1500	13
	6.8	32	37	22	27.5		1.2	3.2	680	2040	14
	3	42	26	15	37.5		1.2	10.1	210	630	6
	3.3	42	26	15	37.5		1.2	9.2	231	693	7
	3.5	42	26	15	37.5		1.2	8.6	245	735	7
	4	41.5	32	17	37.5		1.2	7.6	280	840	8
	4.5	41.5	32	17	37.5		1.2	6.7	315	945	9
	4.7	41.5	32	17	37.5		1.2	6.4	329	987	9
	5	41.5	34	19	37.5		1.2	6	350	1050	10
	6	41.5	34	19	37.5		1.2	5	420	1260	11
	6.8	42	37	22	37.5		1.2	4.4	476	1428	12
	8	42	37	22	37.5		1.2	3.8	560	1680	13
	10	41.5	41	26	37.5		1.2	3	700	2100	14
	12	42	45	30	37.5		1.2	2.5	840	2520	14
	15	42	45	30	37.5		1.2	2.1	1050	3150	14
	18	57.5	45	30	52.5	20.3	1.2	3.8	720	2160	17
	20	57.5	45	30	52.5	20.3	1.2	3.4	800	2400	18
	22	57.5	45	30	52.5	20.3	1.2	3.1	880	2640	20
	25	57.5	50	35	52.5	20.3	1.2	2.7	1000	3000	21
	28	57.5	50	35	52.5	20.3	1.2	2.4	1120	3360	23
U _rms =350Vca U _n =480Vca U _NDC =600Vdc	0.33	32	18	9	27.5		0.8	53.9	36	109	1.6
	0.39	32	18	9	27.5		0.8	46	43	129	1.7
	0.47	32	18	9	27.5		0.8	38.6	52	155	1.9
	0.68	32	20	11	27.5		0.8	27.5	75	224	2.5
	0.82	32	22	13	27.5		0.8	23.3	90	271	3
	1	32	22	13	27.5		0.8	19.6	110	330	3.2
	1.5	32	28	14	27.5		0.8	14	165	495	4.2
	2	32	30	16	27.5		0.8	11.1	220	660	5
	2.2	32	30	16	27.5		0.8	10.4	242	726	5.2
	2.5	32	33	18	27.5		1	7	275	825	6.2
	3	32	33	18	27.5		1	6.1	330	990	6.5
	3.3	32	37	22	27.5		1	5.3	363	1089	7.4
	3.5	32	37	22	27.5		1	5	385	1155	7.7
	4	32	37	22	27.5		1	4.4	440	1320	7.9
	1.5	42	26	15	27.5		1	19.3	113	338	8.2
	2	42	26	15	27.5		1	14.9	150	450	2.8
	2.2	42	26	15	27.5		1	13.7	165	495	3.7
	2.5	42	30	16	37.5		1	12.3	188	563	4.6
	3	42	30	16	37.5		1	10.5	225	675	4.8
	3.3	41.5	32	17	37.5		1	9.7	248	743	5.3
	3.5	41.5	32	17	37.5		1	9.3	263	788	5.7
	4	41.5	34	19	37.5		1	8.3	300	900	6.2
	4.5	42	37	22	37.5		1	7.6	338	1013	6.4
	5	42	37	22	37.5		1	7	375	1125	7
	5.5	42	37	22	37.5		1	6.6	413	1238	8
	6	42	44	24	37.5		1	6.2	450	1350	8.3
	6.5	41.5	44	24	37.5		1	5.8	488	1463	8.6
	7	41.5	44	24	52.5		1	5.5	525	1575	9.7
	7.5	41.5	41	26	52.5		1	5.3	563	1688	10
	8	41.5	41	26	52.5		1	5.1	600	1800	10.3
	8.5	42	43	30	52.5		1	4.9	638	1913	10.5
	9	42	45	30	52.5		1	4.7	675	2025	10.5
	9.5	42	45	30	52.5		1	4.5	713	2138	10.5
	10	42	45	30	52.5		1	4.4	750	2250	10.5
	10	57.5	45	30	52.5	20.3	1.2	5.7	450	1350	11.6
	11	57.5	45	30	52.5	20.3	1.2	5.3	495	1485	11.9
	12	57.5	45	30	52.5	20.3	1.2	4.4	540	1620	14.1
	15	57.5	45	30	52.5	20.3	1.2	3.7	675	2025	16.4
	16	57.5	50	35	52.5	20.3	1.2	3.5	720	2160	16.8
	18	57.5	50	35	52.5	20.3	1.2	3.2	810	2430	18.1
	20	57.5	50	35	52.5	20.3	1.2	2.9	900	2700	19.8
