Aplicarea condensatoarelor de filtru de curent alternativ pentru PCB în invertoare

Aplicarea condensatoarelor de filtru de curent alternativ pentru PCB în invertoare

Știri din industrieAutor: Admin

Avantajele dielectricelor cu film polipropilenă metalizată

Constant dielectric ridicat, depozitare energetică puternică

Filmul de polipropilenă metalizat are o constantă dielectrică ridicată, ceea ce permite condensatoarelor să stocheze mai multă încărcare într -un spațiu limitat. În circuitul de filtrare a invertorului, depozitarea suficientă a sarcinii ajută la a face mai eficient fluctuațiile de curent, pentru a absorbi și elibera rapid sarcinile, stabilizarea ieșirii de tensiune și asigură funcționarea lină a invertorului. De exemplu, în scenariul de aplicare în care motorul este pornit și oprit frecvent, condensatorul de filtru al filtrului de polipropilenă cu polipropilenă cu filtru de polipropilenă mare poate răspunde rapid la modificările de curent, să evite creșterea bruscă și căderea tensiunii și să protejeze motorul și alte componente ale circuitului.

Pierderi dielectrice scăzute, economie de energie și eficiență ridicată

Pierderea sa dielectrică este extrem de scăzută, ceea ce înseamnă mai puțină pierdere de energie în timpul încărcării și descărcării. Când invertorul funcționează continuu pentru o lungă perioadă de timp, caracteristica scăzută a pierderii poate reduce generarea de căldură a condensatorului în sine, poate îmbunătăți eficiența utilizării energiei electrice și poate reduce deșeurile de energie inutile. Luând în cazul multor invertoare care funcționează simultan într-o linie mare de producție industrială, ca exemplu, utilizarea pe scară largă a condensatoarelor de filtrare cu pierdere dielectrică scăzută poate reduce semnificativ consumul de energie pe termen lung, economisind întreprinderi cheltuieli considerabile de energie electrică.
Rezistență la izolare ridicată, stabilă și fiabilă
Caracteristicile de rezistență la izolare ridicată ale filmului de polipropilenă metalizată împiedică efectiv generarea curentului de scurgere și asigură performanța stabilă a condensatoarelor. În mediul electromagnetic complex al invertorului, rezistența la izolație ridicată poate împiedica interferența externă să afecteze funcționarea condensatorului, să asigure un efect de filtrare consistent și să îmbunătățească fiabilitatea sistemului invertor. De exemplu, într -un mediu industrial cu interferențe electromagnetice puternice, condensatoarele de filtrare AC bazată pe o peliculă de polipropilenă metalizată pot funcționa în mod stabil și pot oferi o protecție fiabilă de filtrare pentru invertor. ​
Caracteristici bune de auto-vindecare, viață extinsă
Mediul are o abilitate unică de auto-vindecare. Când are loc o defalcare locală în interiorul condensatorului, filmul metalizat în jurul punctului de defecțiune se va evapora instantaneu, izolând punctul de eroare și restabilind condensatorul la funcționarea normală. Această caracteristică extinde foarte mult durata de viață a condensatorului din invertor și reduce timpul de oprire și timpul de întreținere și costurile de întreținere cauzate de defecțiunea condensatorului. De exemplu, în echipamentele de producție chimică care funcționează neîntrerupt, caracteristicile de auto-vindecare ale condensatorului de filtru AC pot asigura funcționarea stabilă pe termen lung a invertorului și pot asigura continuitatea producției.
Mecanism de lucru în invertor
Construiți circuit de filtru LC pentru a filtra cu exactitate armonicele
În circuitul invertorului, circuitul de filtru LC compus din condensatoare și reactoare de filtru de curent alternativ este structura de bază pentru filtrarea armonicelor. În principiu, condensatorii și reactoarele prezintă caracteristici de impedanță diferite curenților cu frecvențe diferite. Cei doi sunt ca partenerii tacite, folosind aceste caracteristici pentru a construi o „barieră armonică” precisă. ​
Condensatoarele au caracteristicile „trecerii frecvențelor înalte și blocarea frecvențelor joase”. Când un curent care conține un număr mare de armonice trece, curenții armonici de înaltă frecvență pot trece relativ ușor prin condensator. Reactorul este exact opusul. „Trece frecvențe joase și blochează frecvențe înalte”. Prezintă o impedanță ridicată la curenții armonici de înaltă frecvență și împiedică trecerea lor. Când cele două sunt conectate în serie sau în paralel pentru a forma un circuit de filtru LC, armonicele dintr -un interval de frecvență specific poate fi filtrată cu exactitate. ​
În funcționare efectivă, componentele armonice generate de invertor sunt complexe, care acoperă armonice de înaltă ordine de frecvențe multiple. Circuitul de filtru LC poate ghida curentul armonic al unei frecvențe specifice către ramura filtru în funcție de cerințele de proiectare. Pentru armonicele de ordin înalt de o anumită frecvență, circuitul de filtru LC ajustează parametrii condensatorului și reactorului pentru a-l face să prezinte o impedanță extrem de scăzută față de armonicele acestei frecvențe, astfel încât curentul armonic va fi atras de ramura de filtru în loc să intre în rețeaua electrică sau să interfereze cu motorul, îmbunătățind efectivul armonicului. ​
În plus, proiectarea circuitului de filtru LC trebuie, de asemenea, să ia în considerare intervalul de frecvență de funcționare, caracteristicile de încărcare și distribuția armonică a invertorului. În diferite scenarii de aplicare, frecvența și amplitudinea armonicelor sunt diferite, astfel încât parametrii circuitului de filtru LC trebuie să fie calculați cu atenție și depanați pentru a se asigura că acesta poate reda cel mai bun efect de filtrare în întregul interval de frecvență de funcționare. ​
Tensiunea netedă a autobuzului DC și stabilizarea sursei de alimentare

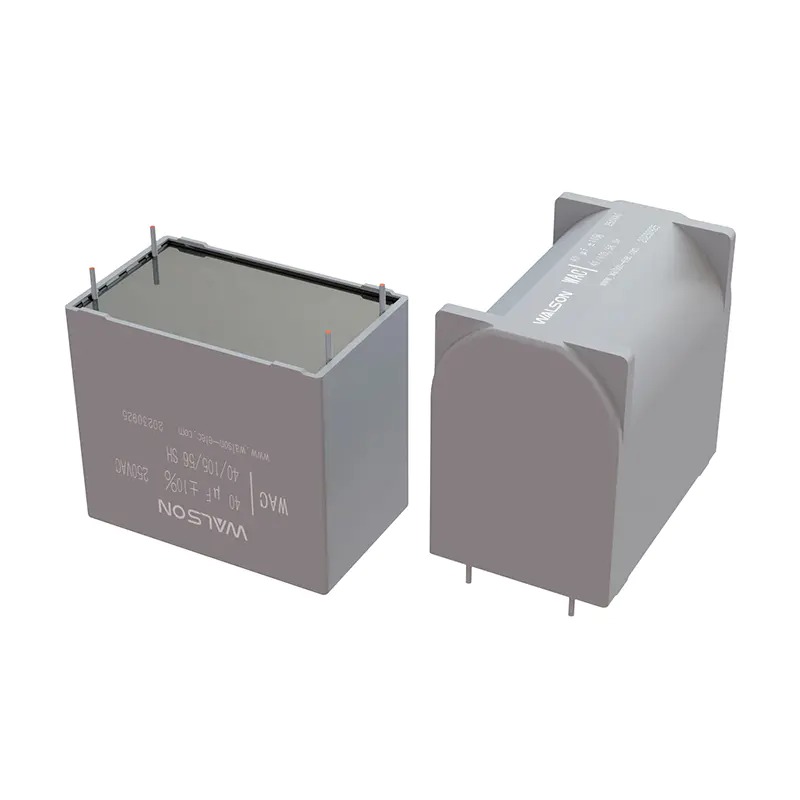

Condensator de filtru de curent alternativ pentru PCB este conectat la partea de bus DC a invertorului și joacă un rol indispensabil în stabilizarea tensiunii DC. Procesul de lucru al invertorului este un proces de conversie AC-DC-AC. În legătura de rectificare a convertirii AC în DC și a legăturii ulterioare a invertorului de convertire a DC în AC, tensiunea de autobuz DC va fi afectată de mulți factori și va fluctua.
Pe de o parte, tensiunea de intrare în curent alternativ poate fi instabilă, cum ar fi fluctuațiile amplitudinii de tensiune, compensările de frecvență, etc. Aceste modificări vor fi reflectate direct în tensiunea autobuzului DC. Pe de altă parte, acțiunea de comutare a dispozitivelor de alimentare din interiorul invertorului va provoca, de asemenea, ondulări în tensiunea de autobuz DC. De exemplu, atunci când dispozitivele de alimentare sunt pornite rapid și oprit, vor apărea modificări de curent instantanee pe autobuzul DC, ceea ce va provoca fluctuații de tensiune. ​
În acest moment, condensatorul de filtrare AC este ca un „stabilizator”, folosind propriile sale caracteristici de încărcare și descărcare pentru a netezi aceste fluctuații de tensiune. Când tensiunea de autobuz DC atinge un vârf, condensatorul absoarbe rapid încărcarea în exces și stochează energia electrică sub formă de energie electrică; Când tensiunea ajunge la o vale, condensatorul va elibera încărcarea stocată la timp pentru a suplimenta tensiunea, astfel încât tensiunea de autobuz DC să rămână la un nivel relativ stabil. ​
Tensiunea de autobuz DC stabilă este crucială pentru funcționarea normală a invertorului. Oferă o bază de alimentare stabilă pentru legătura ulterioară a invertorului, asigurându -se că circuitul invertorului poate produce o tensiune de curent alternativă, conducând astfel motorul să funcționeze fără probleme. Dacă tensiunea de bus DC este instabilă, ieșirea de tensiune de curent alternativ de către invertor va fluctua, rezultând în cuplu motor instabil, vibrație, încălzire și alte probleme și poate chiar deteriora motorul și alte componente ale circuitului. Prin urmare, rolul condensatoarelor de filtrare AC în netezirea tensiunii de bus DC este o legătură cheie în asigurarea funcționării fiabile a invertorului. ​
Scenarii specifice de aplicație
Sistem industrial de acționare a motorului
În diferite echipamente de acționare a motorului din fabrică, invertorul este utilizat pentru a regla viteza motorului pentru a răspunde nevoilor de producție diferite. Condensatoarele de filtrare AC pot filtra eficient armonicele, pot reduce încălzirea și vibrațiile motorului, pot îmbunătăți eficiența și stabilitatea funcționării motorului și extinde durata de viață a motorului. De exemplu, în țesăturile fabricilor textile și a mașinilor -unelte din fabricile de mașini, condensatoarele de filtrare AC asigură funcționarea lină a motorului și îmbunătățesc calitatea produsului și eficiența producției. ​
Ventilator și sistem de control al pompei de apă
Fanii și pompele de apă sunt echipamente comune care consumă energie în domeniul industrial. Economisirea energiei poate fi obținută prin ajustarea vitezei lor prin invertoare. Condensatoarele de filtrare AC pot suprima armonicele și pot preveni armonicele de la deteriorarea motoarelor de ventilatoare și de apă, îmbunătățind în același timp factorul de putere și reducând pierderile de grilă. În sistemele de ventilație ale centrelor comerciale mari și clădirilor de birouri, precum și în sistemele de circulație a apei de răcire industrială, condensatoarele de filtrare AC asigură o funcționare stabilă și eficientă a ventilatoarelor și a pompelor de apă, obținând astfel conservarea energiei și reducerea consumului. ​
Sistem de acționare a liftului
Funcționarea lină a ascensoarelor este crucială pentru siguranța și confortul pasagerilor. Invertorul controlează accelerația, decelerarea și funcționarea lină a motorului elevatorului. Condensatorul de filtrare AC filtrează armonicele, reduce pulsiunea cuplului motor, face ca ascensorul să funcționeze mai lin, pornește și se oprește mai lin și îmbunătățește experiența de călărie a pasagerilor. În sistemul de ascensoare al clădirilor înalte, condensatoarele de filtrare AC sunt componente cheie pentru a asigura funcționarea stabilă a ascensoarelor. ​
Puncte de selecție
Potrivirea valorii de capacitate
Determinați valoarea capacității pe baza puterii invertorului, a frecvenței de funcționare și a caracteristicilor de încărcare. În general, cu cât este mai mare puterea și cu cât sunt mai frecvente modificările de sarcină, cu atât este mai mare valoarea de capacitate necesară. Dacă valoarea capacității este prea mică, efectul de filtrare este slab; Dacă valoarea capacitanței este prea mare, poate provoca un curent de pornire excesiv, creșterea costurilor și a volumului. De exemplu, există o diferență semnificativă în valoarea de capacitate necesară pentru echipamentele cu sarcină ușoară condusă de un invertor cu putere mică și echipamente cu sarcină grea condusă de un invertor cu putere mare.
Adaptare tensiune nominală
Tensiunea nominală trebuie să fie mai mare decât vârful maxim de tensiune de curent alternativ care poate apărea atunci când invertorul funcționează și trebuie rezervată o anumită marjă de siguranță. Dacă tensiunea efectivă de lucru depășește tensiunea nominală, condensatorul poate fi defalcat și deteriorat. Pentru invertoarele trifazice obișnuite, trebuie selectat un condensator de filtru de curent alternativ cu o tensiune nominală adecvată. ​
Caracteristicile de frecvență se potrivesc
Diferite condensatoare de filtrare a filmului de polipropilenă metalizată au performanțe diferite în diferite intervale de frecvență. Este necesar să selectați produse cu caracteristici de frecvență adaptare în funcție de principala gamă de frecvență de armonice generate de invertor pentru a asigura o filtrare eficientă pe întregul interval de frecvență de funcționare. De exemplu, unii condensatori au efecte de filtrare bune în banda de frecvență joasă, în timp ce altele funcționează bine în banda de înaltă frecvență. Selecția ar trebui să se bazeze pe distribuția reală a frecvenței armonice. ​
Considerarea caracteristicilor temperaturii
Când invertorul funcționează, acesta va genera căldură, ceea ce va crește temperatura ambiantă. Prin urmare, este necesar să selectați condensatoare de filtru de curent alternativ cu caracteristici de temperatură bune și funcționare stabilă în medii de temperatură ridicată pentru a vă asigura că performanța condensatorului este stabilă în condiții diferite de temperatură și să mențineți funcționarea normală a invertorului.
