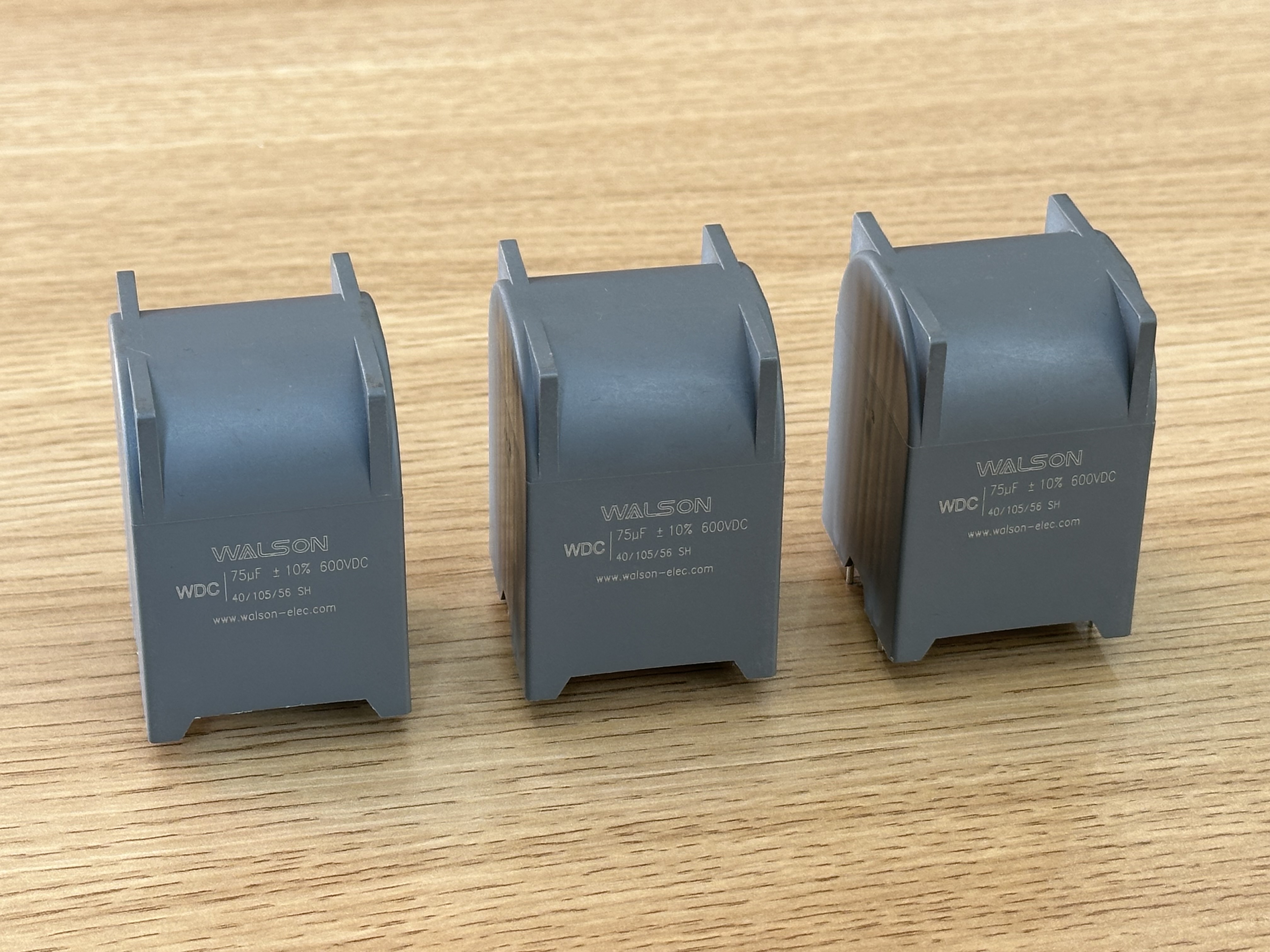

Interpretarea parametrilor ESR/ESL ai condensatorilor cu film și impactul lor important asupra funcționării echipamentelor

În circuitele electronice, condensator de film s sunt utilizate pe scară largă datorită stabilității lor. Pentru a înțelege în profunzime performanța lor, doi parametri cheie nu pot fi ignorați: rezistența în serie echivalentă (ESR) și inductanța în serie echivalentă (ESL).

ESR (rezistență serie echivalentă) se referă la rezistența în serie prezentată de condensator în timpul funcționării. Nu este un rezistor fizic independent, ci este compus din pierderi de la rezistența electrodului, rezistența de contact și dielectricul. Prezența ESR duce la două probleme principale: generare de căldură şi eficienta redusa . Când curentul de ondulare trece prin condensator, puterea este disipată prin ESR (P = I² * ESR). Această energie este transformată în căldură, ridicând temperatura internă a condensatorului. Conform teoriei Arrhenius, pentru fiecare creștere cu 10°C a temperaturii, durata de viață a condensatorului este adesea redusă la jumătate. Prin urmare, ESR scăzut este crucial pentru asigurarea unei durate lungi de viață și a unei eficiențe de operare ridicate.

ESL (Inductanță în serie echivalentă) provine din inductanța parazitară formată de conductorii condensatorului și structura electrodului intern. În aplicațiile de joasă frecvență, efectul ESL este neglijabil. Cu toate acestea, în circuitele de comutare de înaltă frecvență (cum ar fi sursele de alimentare în comutație și invertoarele), ESL rezonează cu condensatorul, creând reactanță inductivă (XL = 2πfL). Acest lucru face ca condensatorul să-și piardă caracteristicile originale de filtrare la frecvențe înalte și poate chiar induce oscilații sau vârfuri de tensiune în circuit, interferând cu funcționarea normală a echipamentului.

Impact important asupra funcționării echipamentelor:

Pentru echipamentele cu densitate mare de putere, cum ar fi unitățile de vehicule cu energie nouă și invertoarele fotovoltaice, rata de schimbare a curentului (di/dt) este extrem de mare. Dacă ESR-ul condensatorului de film este prea mare, riscul de evaporare termică crește semnificativ. Dacă ESL este prea mare, nu poate absorbi în mod eficient supratensiunea generată în timpul comutării tranzitorii, putând deteriora dispozitivele semiconductoare de putere (cum ar fi IGBT-urile). Prin urmare, selectarea condensatoarelor de film cu ESR scăzut și ESL scăzut este de o importanță vitală pentru îmbunătățirea eficienței energetice a echipamentelor, a fiabilității și a compatibilității electromagnetice (EMC).
