Modul în care condensatoarele de film DC-Link sunt remodelarea sistemelor electronice de energie electrică și de stocare a energiei

Provocări emergente în ceea ce privește electronica și stocarea de energie electrică

Dezvoltarea rapidă a vehiculelor electrice, a sistemelor de stocare a energiei fotovoltaice și a rețelelor inteligente a introdus provocări pentru electronice electrice și dispozitive de stocare a energiei. Condensatoarele electrolitice convenționale se luptă pentru a menține performanța în condiții de înaltă frecvență, de înaltă tensiune și la temperaturi ridicate, ceea ce duce la durate de viață mai scurte, pierderi mai mari și stabilitatea insuficientă. Pe acest fundal, Condensator de film DC-Link S au apărut ca o componentă de bază capabilă să abordeze aceste limitări. Combinația lor de toleranță de înaltă tensiune, rezistență la serii echivalente scăzute (ESR) și durată de viață operațională extinsă le -a poziționat în centrul aplicațiilor moderne de electronice de putere și de stocare a energiei.

Prin stabilizarea tensiunilor de autobuz DC, atenuarea interferenței electromagnetice (EMI) și îmbunătățirea eficienței energetice, condensatoarele de film DC-Link oferă soluții fiabile de gestionare a energiei pentru vehicule electrice, sisteme de stocare a energiei și invertoare industriale. Rolul lor a devenit din ce în ce mai critic în susținerea performanței și durabilității înalte solicitate de sistemele contemporane.

Tipuri de condensatoare de film

Condensatoarele de film pot fi clasificate pe baza materialului, structurii și aplicării dielectrice. Fiecare tip oferă caracteristici distincte potrivite pentru diferite sisteme electronice și electronice.

1. Clasificarea prin material dielectric

Condensatoare de film de polipropilenă (PP)

Condensatoarele de polipropilenă prezintă pierderi dielectrice scăzute, absorbție minimă, rezistență ridicată la izolare și toleranță bună la temperatură ridicată. Acestea sunt utilizate în mod obișnuit în invertoare de înaltă frecvență, aplicații de legătură cu curent continuu, vehicule electrice și electronice de putere de precizie.

Condensatori de film de poliester (Pet / Mylar)

Condensatoarele de poliester sunt rentabile, compacte și au calificări moderate de tensiune. Acestea sunt aplicate pe scară largă în electronice generale de putere, circuite de filtrare și aplicații de cuplare sau decuplare.

Condensatori de film de polistiren (PS)

Condensatoarele de polistiren asigură o pierdere dielectrică extrem de scăzută și o precizie ridicată. Sunt ideale pentru circuite analogice de precizie, sincronizare și aplicații oscilatoare.

Condensatori de film de polimidă (PI)

Condensatoarele de polimidă sunt notate pentru stabilitatea și fiabilitatea la temperaturi ridicate, ceea ce le face adecvate pentru sisteme aerospațiale, control industrial și electronice la temperaturi ridicate.

Condensatori de film compus

Condensatoarele de film compozit combină mai multe materiale de film pentru a obține toleranță de înaltă tensiune și ESR scăzută. Sunt utilizate în mod obișnuit în sistemele de stocare a energiei, aplicații de înaltă tensiune DC-Link și invertoare la nivel de grilă.

2.Clasificarea după structură

Condensatoare de rană (rulată)

Aceste condensatoare sunt realizate prin rularea straturilor de film subțire cu folie metalică. Acestea oferă intervale de capacitate mari și sunt potrivite pentru aplicații de mare putere.

Condensatoare de film stivuite / metalizate

Condensatoarele de film stivuite sau metalizate prezintă filme stratificate, adesea cu straturi metalizate auto-vindecătoare. Sunt compacte, au capacități puternice de recuperare de sine și sunt ideale pentru aplicații de înaltă frecvență și de înaltă tensiune.

3. Clasificarea după funcție și aplicație

DC-Link Film Film

Condensatoarele de film DC-Link sunt proiectate pentru netezirea tensiunii de autobuz DC și a stocării de energie. Acestea sunt caracterizate prin ESR scăzută, toleranță de înaltă tensiune și viață operațională lungă.

Filtrarea și cuplarea condensatoarelor de film

Utilizate în filtrarea sursei de energie, cuplarea semnalului și circuitele de decuplare, aceste condensatoare oferă o gamă largă de capacitate și pierderi mici.

Condensatori de film de suprimare EMI

Condensatoarele de suprimare a EMI sunt concepute pentru a reduce interferența electromagnetică. Acestea oferă performanță și fiabilitate de înaltă frecvență, protejând sisteme electronice sensibile.

Alegerea condensatorului de film potrivit: ce trebuie să știți

Selectarea condensatorului de film adecvat este esențială pentru asigurarea performanței fiabile, a eficienței și a longevității electronicelor de putere, a sistemelor de stocare a energiei și a circuitelor electronice. Mai mulți factori cheie ar trebui luați în considerare pentru a se potrivi cu caracteristicile condensatorului cu aplicația prevăzută.

1. Cerințe de aplicare pentru înțelegere

Evaluare și toleranță tensiune

Condensatorul trebuie să reziste la tensiunea de funcționare a sistemului cu o marjă de siguranță adecvată. Aplicațiile de înaltă tensiune, cum ar fi invertoarele de legătură cu curent continuu sau sistemele de stocare a energiei, necesită condensatoare cu ratinguri de înaltă tensiune, în timp ce circuitele electronice generale pot utiliza condensatoare cu cote mai mici.

Valoarea capacității

Capacitatea necesară depinde de funcția specifică, cum ar fi filtrarea, stocarea de energie sau cuplarea. Calculul precis asigură stabilitatea sistemului și previne excesul sau sub compensare.

Frecvență și curent de ondulare

Aplicațiile de comutare de înaltă frecvență și sistemele cu curenți de ondulare semnificative necesită condensatoare cu ESR scăzută și performanțe stabile în condiții de curent alternativ sau pulsatoare. Condensatoarele de polipropilenă (PP) sunt adesea preferate pentru aceste condiții.

2. Considerații materii

Polypropilen (PP) vs. poliester (PET)

Condensatoarele de film PP oferă pierderi scăzute, rezistență ridicată la izolare și toleranță de înaltă tensiune, ceea ce le face ideale pentru aplicații de legătură cu curent continuu și de înaltă frecvență. Condensatoarele PET sunt rentabile, compacte și potrivite pentru nevoile generale de filtrare sau cuplare.

Materiale speciale

Condensatoarele de polistiren (PS) și polimidă (PI) asigură performanțe precise și stabilitate la temperaturi ridicate pentru a solicita circuite analogice sau electronice industriale. Filmele compozite pot fi utilizate atunci când este necesară combinarea toleranței de înaltă tensiune cu ESR scăzută.

3. Factorii structurali și funcționali

Rană vs. construcție stivuită

Condensatoarele de rană (rulate) oferă o capacitate mai mare și sunt potrivite pentru aplicații de mare putere, în timp ce condensatoarele de film stivuite sau metalizate oferă dimensiuni compacte, capacitate de auto-vindecare și performanță de înaltă frecvență.

Cerințe funcționale specifice

Pentru aplicațiile de legătură cu curent continuu, prioritizați ESR scăzut și capacitatea de curent ridicat. Pentru suprimarea EMI, concentrați-vă pe condensatoare concepute pentru a gestiona zgomot și interferențe de înaltă frecvență. Aplicațiile de filtrare și cuplare pot sublinia stabilitatea capacității și performanța termică.

Considerații asupra mediului și fiabilității

Condensatoarele de film trebuie să funcționeze în mod fiabil în condițiile de mediu prevăzute, inclusiv extremele temperaturii, umiditatea și stresul mecanic. Condensatoarele de înaltă calitate, cu o izolare robustă și încapsulare adecvată asigură performanțe și siguranță pe termen lung în aplicații industriale, auto sau de stocare a energiei solicitante.

Rezumat și cele mai bune practici

Selectarea condensatorului de film potrivit necesită un echilibru atent între evaluarea tensiunii, capacitatea, răspunsul la frecvență, proprietățile materialului, structura și considerațiile de mediu. Înțelegerea cerințelor operaționale ale sistemului și potrivirea acestora cu caracteristicile condensatorului asigură performanța, fiabilitatea și longevitatea.

Fundamentele condensatoarelor de film DC-Link

Condensatoarele DC Link sunt amplasate pe autobuzul DC al sistemelor electronice de putere. Principalele lor funcții includ netezirea tensiunii de autobuz DC, absorbția vârfurilor de curent și furnizarea de energie instantanee în timpul modificărilor bruște ale sarcinii. În funcție de compoziția și designul materialului, condensatoarele de film DC-Link pot fi clasificate în mai multe tipuri. Condensatoarele din poliester (PET) DC-Link oferă soluții rentabile adecvate pentru aplicații electronice generale de energie electronică cu toleranță moderată de tensiune și durată de viață. Condensatoarele de legături DC din polipropilenă (PP) asigură capacități de manipulare a tensiunii mai mari și ESR inferioare, ceea ce le face ideale pentru invertoare de înaltă frecvență și unități de motor în vehicule electrice. Condensatoarele de film compuse combină performanța de înaltă tensiune cu caracteristicile ESR scăzute, ceea ce le face bine potrivite pentru sistemele de stocare a energiei și aplicațiile industriale de înaltă tensiune.

Performanță de bază și avantaje tehnologice

Condensatoarele de film DC-Link prezintă multiple avantaje care le fac indispensabile pentru electronica de putere modernă. Toleranța lor de înaltă tensiune permite funcționarea în sisteme cu tensiuni cuprinse între câteva sute și peste o mie de volți. ESR scăzut minimizează pierderile de energie și generarea de căldură, îmbunătățind eficiența generală a sistemului. Caracteristicile de înaltă frecvență asigură performanțe stabile chiar și în zeci de condiții de comutare Kilohertz. Durata operațională extinsă, care depășește adesea 100.000 de ore, oferă o durabilitate de neegalat. În plus, capacitățile inerente de suprimare a EMI ajută la menținerea integrității sistemului prin reducerea interferenței în componentele sensibile. Aceste atribute combinate poziționează condensatoare de film DC-Link ca componente critice în asigurarea stabilității și eficienței sistemelor electronice de putere și a dispozitivelor de stocare a energiei.

Comparații materiale și structurale

Performanța, durata de viață și aplicațiile aplicabile ale condensatoarelor de film DC Link variază semnificativ în funcție de materialele utilizate.

Comparație performantă a condensatoarelor de film DC-Link pe material

Condensatoarele de film de polipropilenă excelează în medii de înaltă tensiune și de înaltă frecvență datorită ESR scăzută, oferind pierderi de energie minime și o gestionare termică îmbunătățită. Condensatoarele de poliester oferă performanțe stabile la costuri mai mici pentru aplicații industriale generale, în timp ce materialele compuse oferă un echilibru de toleranță și stabilitate a tensiunii, în special adecvate pentru aplicațiile de stocare a energiei și la nivel de rețea.

Rolul în invertoare

În cadrul sistemelor invertoare, condensatoarele de film DC-Link sunt esențiali pentru menținerea stabilității tensiunii în autobuzul DC și pentru absorbția vârfurilor de curent care altfel ar putea stresa întrerupătoarele semiconductoare. Acestea joacă un rol esențial în reducerea interferenței electromagnetice, sporind astfel fiabilitatea generală a sistemului. Caracteristicile lor scăzute ale ESR contribuie la îmbunătățirea eficienței și a duratei de viață operaționale prelungite, în special în condiții de comutare de înaltă frecvență. Prin integrarea condensatoarelor de film de legătură DC, sistemele invertoare obțin o eficiență mai mare de conversie a energiei, pierderi termice mai mici și o stabilitate operațională mai mare, care sunt critice pentru aplicațiile de înaltă performanță.

Aplicații în vehicule electrice

În vehiculele electrice, condensatoarele de film DC-Link sunt indispensabile în sistemele de acționare a motorului. Acestea asigură o tensiune stabilă de autobuz DC, permițând controlul precis al motorului și livrarea de energie în timpul accelerației și frânei regenerative. ESR scăzut reduce pierderea de energie, prelungind astfel durata de viață a bateriei și îmbunătățind eficiența vehiculului. Prin absorbția energiei tranzitorii și stabilizarea nivelului de tensiune, condensatoarele de film de legătură cu curent continuu îmbunătățesc eficiența de gestionare a energiei vehiculelor electrice, sprijinind o gamă mai lungă și performanțe mai mari.

Semnificație în sistemele de stocare a energiei

În sistemele de stocare a energiei, condensatoarele de film DC-Link joacă un rol critic în echilibrarea băncilor de baterii și a supercapacitorilor. Acestea mențin tensiunea de autobuz DC stabilă, oferind energie instantanee în timpul fluctuațiilor de încărcare și prevenirea scăderilor de tensiune. Toleranța de înaltă tensiune și pierderile scăzute ale acestor condensatoare îmbunătățesc receptivitatea și fiabilitatea instalațiilor de stocare a energiei. Aranjamentele de condensator optimizate în mod corespunzător și selecțiile de parametri contribuie la îmbunătățirea eficienței energetice și a stabilității sistemului, asigurând performanțe consistente într -o gamă largă de condiții de operare.

Tendințe și inovații viitoare

Evoluția condensatoarelor de film de legătură cu curent continuu este ghidată de progrese în materiale și metodologii de proiectare. Filmele emergente de înaltă tensiune cu ESR mai scăzute și construcții mai ușoare promit densitatea și eficiența energetică îmbunătățite. Proiectele inteligente ale modulului cu senzori încorporați facilitează monitorizarea în timp real și întreținerea predictivă. Soluțiile de condensatoare modulare și standardizate permit o integrare perfectă cu invertoarele și sistemele de stocare a energiei, în timp ce îmbunătățirile pentru performanța de înaltă frecvență, de înaltă frecvență, le lărgesc aplicabilitatea în medii industriale și auto. Aceste inovații continuă să consolideze rolul central al condensatoarelor de film DC-Link în modelarea electronicelor moderne de electronice și de stocare a energiei.

Statutul pieței și peisajul competitiv

Piața globală a condensatorului de film DC-Link continuă să se extindă, determinată de adoptarea în creștere a vehiculelor electrice, de stocarea energiei fotovoltaice și de sisteme de automatizare industrială.

Tipuri de condensator de film DC-Link și aplicații de piață

Condensatoarele de legătură cu film de polipropilenă DC domină aplicații de invertor și vehicule electrice de înaltă calitate din cauza performanței. Condensatoarele bazate pe poliester sunt adoptate pe scară largă în aplicații industriale sensibile la costuri, în timp ce condensatorii de film de suprimare a EMI servesc diverse medii electronice cu o cerere stabilă, în ciuda concurenței ridicate. Peisajul pieței reflectă importanța din ce în ce mai mare a acestor condensatori în aplicații de înaltă performanță, cu o creștere continuă așteptată în sectoarele electronice de energie electrică și de stocare a energiei.

Puterea transformatoare a condensatoarelor de film DC-Link

Condensatoarele de film DC-Link, cu combinația lor de toleranță de înaltă tensiune, ESR scăzută, durată de viață lungă și suprimare a EMI, redefinind standardele de performanță în sistemele de electronice electronice și de stocare a energiei. Ele stabilizează funcționarea invertorului, optimizează gestionarea energiei cu motor în vehicule electrice și îmbunătățesc reacția și fiabilitatea sistemului de stocare a energiei. Pe măsură ce inovațiile materiale și proiectele inteligente continuă să avanseze, condensatorii de film DC-Link vor juca un rol din ce în ce mai vital în alimentarea viitorului electronicii de înaltă tensiune și stocarea de energie, oferind soluții eficiente, fiabile și durabile pentru aplicații energetice de generație viitoare.

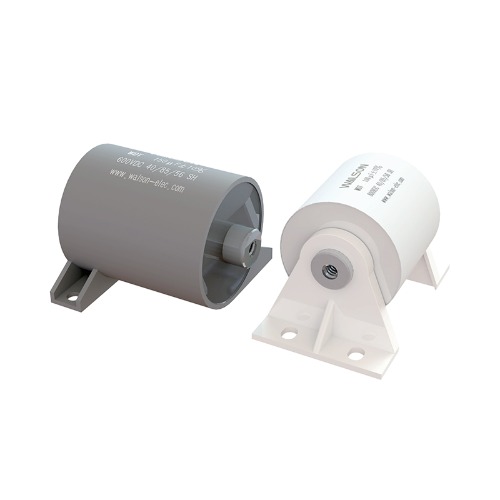

De ce condensatoarele de film ale Walson Electronics sunt alegerea potrivită pentru proiectul dvs.

Selectarea condensatorului de film potrivit este esențială pentru fiabilitatea, eficiența și longevitatea sistemelor electronice și electronice moderne. Condensatoarele de film ale Walson Electronics și-au stabilit o reputație pentru proiectarea de înaltă calitate, performanța robustă și adaptabilitatea într-o gamă largă de aplicații, ceea ce le face o alegere ideală pentru proiecte de inginerie care necesită precizie și durabilitate.

1. Performanța și fiabilitatea excepțională

Toleranță la tensiune ridicată și la temperatură

Condensatoarele Walson Electronics sunt concepute pentru a rezista la medii și temperaturi de înaltă tensiune, asigurând performanțe stabile în aplicații solicitante, cum ar fi invertoare de legătură cu curent continuu, sisteme de stocare a energiei și unități de motor. Rezistența lor scăzută de echivalent (ESR) minimizează pierderile de energie și generarea de căldură, susținând fiabilitatea operațională pe termen lung.

Durată de viață lungă și durabilitate

Proiectate cu filme dielectrice de înaltă calitate și tehnici avansate de fabricație, condensatoarele de film ale lui Walson oferă planuri de viață extinse chiar și în condiții de curent continuu de înaltă frecvență și de ondulare. Această durabilitate reduce nevoile de întreținere și sprijină funcționarea neîntreruptă în sistemele critice.

2. Materiale și opțiuni structurale conversile

O gamă largă de materiale dielectrice

De la polipropilenă (PP) pentru aplicații de legătură cu curent continuu de înaltă frecvență la poliester (PET) pentru filtrare generală, Walson oferă o selecție cuprinzătoare de materiale dielectrice. Fiecare tip de condensator este optimizat pentru cerințele specifice de performanță, asigurând compatibilitatea cu nevoile de proiect diverse.

Proiecte avansate de construcții

Walson Electronics oferă atât condensatoare de film de rană (rulate), cât și stivuite (metalizate). Condensatoarele de răni oferă o capacitate ridicată și o manipulare a puterii, în timp ce proiectele stivuite oferă dimensiuni compacte, capacități de auto-vindecare și performanțe de înaltă frecvență, permițând inginerilor să selecteze soluția ideală pentru orice arhitectură de sistem.

3.Optimizat pentru aplicații specializate

Condensatoare DC-Link pentru electronică electrică

Condensatoarele de film DC-Link de la Walson stabilizează tensiunea, absorb vârfurile de curent și susțin eficiența energetică la invertoarele de mare putere și sistemele de acționare a motorului. Proiectarea lor precisă asigură pierderi minime, răspunsul îmbunătățit al sistemului și fiabilitatea sporită.

Soluții de suprimare a EMI și de stocare a energiei

Pentru aplicațiile sensibile la EMI, Walson oferă condensatoare care reduc interferența, protejează electronica sensibilă și mențin integritatea sistemului. În sistemele de stocare a energiei, condensatoarele lor îmbunătățesc stabilitatea și receptivitatea tensiunii, oferind performanțe fiabile în sarcini variabile.

Asigurarea calității și conformitatea

Fiecare condensator Walson Electronics suferă un control strict al calității, respectând standardele internaționale de siguranță și performanță. Testarea riguroasă asigură o capacitate constantă, toleranța la tensiune și stabilitatea termică, oferind inginerilor de proiect încredere în implementarea acestor componente în aplicații critice.

Concluzie

Condensatoarele de film ale Walson Electronics combină performanțe ridicate, versatilitate materială, design robust și o calitate conform industriei pentru a oferi soluții fiabile, eficiente și de lungă durată. Fie pentru aplicații de înaltă frecvență DC-Link, suprimare EMI sau sisteme de stocare a energiei, alegerea Walson se asigură că proiectul dvs. beneficiază de tehnologie dovedită, risc redus și performanță generală îmbunătățită a sistemului.
