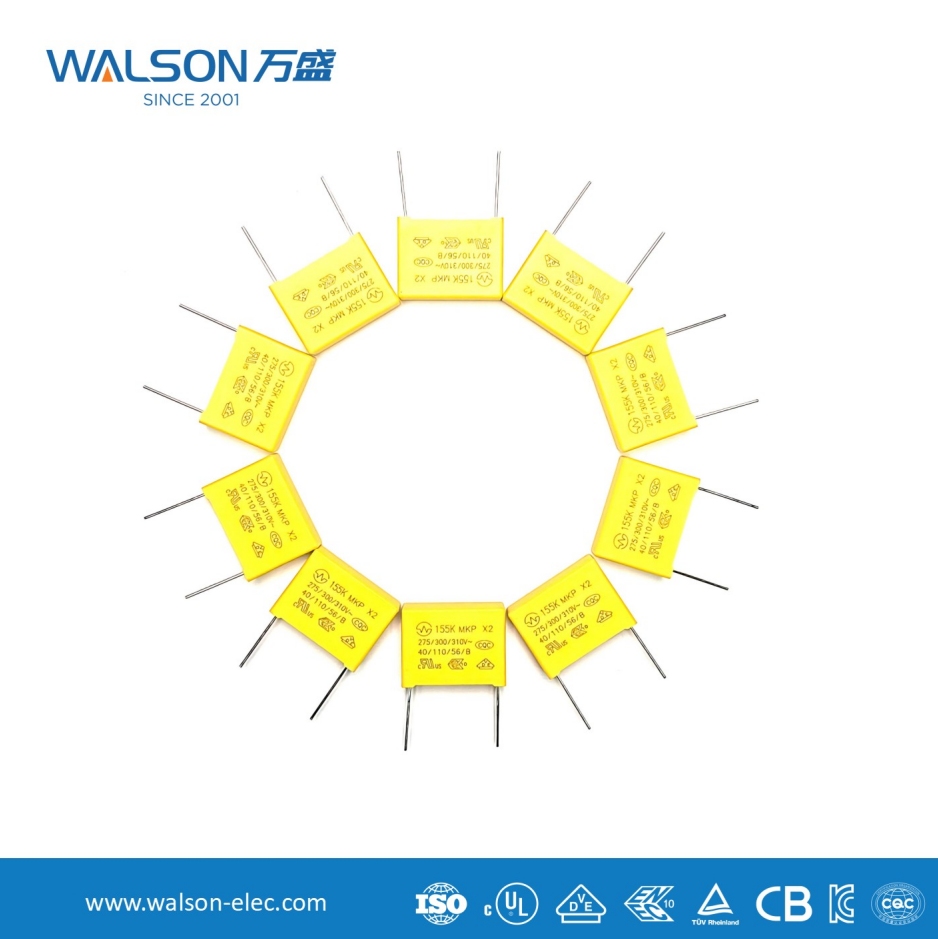

Caracteristicile și aplicațiile condensatoarelor de siguranță

I. Caracteristicile miezului (diferențe esențiale față de condensatorii obișnuiți)

Caracteristicile siguranței condensator se învârt în jurul cuvântului „siguranță”:

1. Siguranță în modul de eșec

Caracteristica cheie: Aceasta este caracteristica crucială a condensatoarelor de siguranță. Când un condensator se defectează din cauza supratensiunii, supraîncălzirii sau din alte motive, acesta este proiectat să funcționeze în un mod de circuit deschis , mai degrabă decât un mod de scurtcircuit .

De ce este acest lucru important?
Dacă un condensator conectat între firele sub tensiune și neutru (condensator X) sau între firul sub tensiune/neutru și masă (condensator Y) se defectează din cauza unui scurtcircuit, se poate produce șoc electric, incendiu sau deteriorarea echipamentului. O defecțiune a circuitului deschis, totuși, are ca rezultat doar pierderea funcției de filtrare și nu va cauza un pericol pentru siguranță.

2. Folosind dielectric cu peliculă subțire metalizată

De obicei, se utilizează folie de polipropilenă (MKP) sau poliester. Acest mediu are proprietăți de auto-vindecare : când pelicula este parțial defectată, căldura generată în punctul de defectare face ca placarea metalică din jur să se evapore, izolând astfel punctul de defecțiune, permițând condensatorului să-și restabilească parțial funcția și să rămână într-o stare de circuit deschis în loc să fie permanent scurtcircuitat.

3. Stşiard ridicat de rezistență la presiune și rezistență la impact

• Tensiune nominală ridicată: Disponibil în mod obișnuit în 250VAC, 275VAC, 310VAC, 440VAC etc.
• Rezistență ridicată la supratensiune: Poate rezista la impulsuri instantanee de înaltă tensiune (cum ar fi loviturile de fulgere și supratensiunile de comutare) care depășesc cu mult tensiunea de funcționare. De exemplu, un condensator X1 poate avea nevoie să reziste la o tensiune de impuls de 4 kV.
• Rezistență ridicată la izolație: Asigură un curent de scurgere minim, care este deosebit de important pentru condensatoarele Y.

4. Certificare obligatorie de securitate

Condensatorii de siguranță trebuie să obțină certificare de securitate din țara sau regiunea în care sunt utilizați, cum ar fi:

• China: CQC (componenta de securitate a certificării CCC)
• America de Nord: UL (Statele Unite), cUL (Canada)
• Europa: VDE (Germania), ENEC (standard comun european)

Marca de certificare este imprimată direct pe corpul condensatorului, care este baza de identificare intuitivă la cumpărare.

II. Clasificare și aplicare

Condensatoarele de siguranță sunt clasificate în principal în X condensatoare and Condensatoare Y pe baza locației lor de conectare și a nivelului de protecție .

III. Ghid de selecție și utilizare

1. Determinați tipul pe baza locației aplicației

• Utilizați un condensator X între L și N; utilizați un condensator Y între L/PG sau N/PG. Nu le schimbați niciodată și nu le înlocuiți cu condensatoare obișnuite.

2. Selectați nivelul de siguranță conform standardelor de siguranță

• Pentru echipamentele cu cerințe stricte privind curentul de scurgere la pământ (cum ar fi dispozitivele medicale și dispozitivele portabile), Y1 ar trebui să fie selectat .
• Y2 este recomandat pentru aparatele electrocasnice generale și echipamentele IT.
• Pentru medii cu tensiune de intrare mare și supratensiuni puternice de fulger (cum ar fi echipamentele de exterior), luați în considerare X1 ; pentru utilizare generală în interior, utilizare X2 .

3. Concentrați-vă pe parametrii cheie

• Tensiune nominală: Trebuie să fie mai mare decât tensiunea de funcționare CA a circuitului.
• Capacitate: Valorile comune pentru condensatoarele X sunt 0,1μF, 0,22μF, 0,47μF etc.; Condensatoarele Y au o capacitate mai mică (de obicei ≤ câțiva nF) pentru a controla curentul de scurgere.
• Certificare de siguranță: Confirmați dacă mărcile de certificare necesare sunt prezente pe piața țintă.

4. Acordați atenție regulilor de utilizare

• X condensatoare: Deoarece încărcarea stocată după întreruperea alimentării poate provoca șoc electric, X condensatoare with a capacitance greater than 0.1μF must be connected in parallel with a discharge resistor (de obicei în intervalul de megaohmi) pentru a se asigura că tensiunea este redusă la o valoare sigură într-un timp specificat (de exemplu, în decurs de 1 secundă).
• condensatoare Y : La cablare, cablurile trebuie să fie cât mai scurte posibil și plasate aproape de borna de masă a filtrului pentru a îmbunătăți efectul de filtrare de înaltă frecvență. Mai multe condensatoare Y ar trebui să fie împământate în același punct („împământare curată”).

Rezumat

Condensatorii de siguranță sunt gardieni ai siguranței și conformității EMC în proiectarea sursei de alimentare. Esența lor este de a acorda prioritate siguranței utilizatorului atât în ​​caz de defecțiune, cât și în timpul funcționării (filtrare). Selectarea și utilizarea corectă a condensatoarelor X și Y sunt indispensabile pentru ca orice dispozitiv electronic conectat la rețeaua de alimentare să treacă certificări de siguranță (cum ar fi CCC, UL, CE) și teste de compatibilitate electromagnetică. Ele trebuie tratate ca dispozitive de siguranță, nu componente obișnuite de filtrare, în timpul procesului de proiectare.
