Analiza impedanței condensatorului și a caracteristicilor frecvenței ESR

1. Introducere
Caracteristicile de frecvență ale impedanței condensatorului (| z |) și rezistența echivalentă a seriei (ESR) sunt esențiale pentru evaluarea performanței sale în proiectarea circuitului, în special în suprimarea zgomotului și stabilizarea tensiunii. Acest articol explică sistematic aceste caracteristici prin compararea condensatoarelor ideale și reale, susținute de formule și grafice.

2. Comportamentul ideal al condensatorului

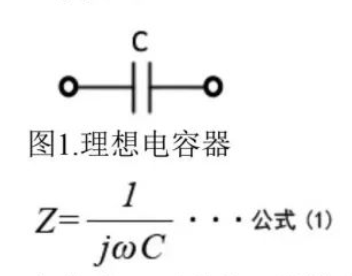

Impedanța unui condensator ideal este pur capacitivă:

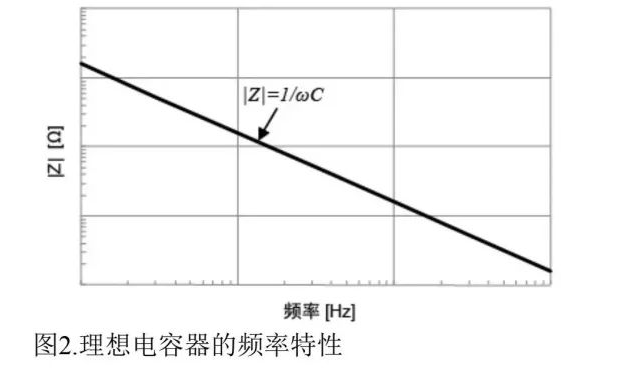

unde ω este frecvență unghiulară și capacitate cis. Așa cum se arată în figura 1, ∣z∣decreases invers cu frecvența (figura 2), iar ESR este zero (fără pierderi).

3. Comportamentul real condensator

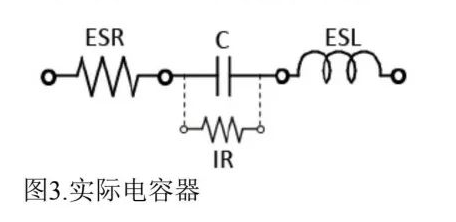

Condensatoarele reale prezintă efecte parazite (figura 3):

ESR: Cauzată de pierderi dielectrice și rezistență la electrod.
ESL: Inductanță parazitară de la electrozi sau plumburi.

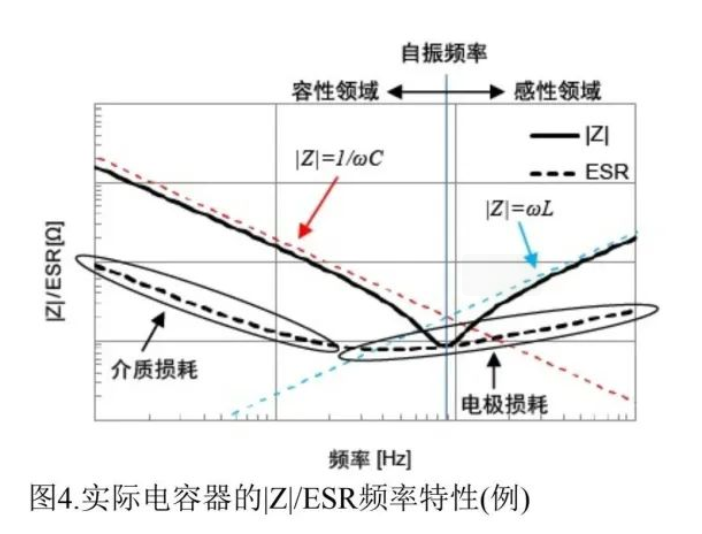

Răspunsul lor de frecvență urmează o curbă V (figura 4):

Gama de frecvență joasă (regiune capacitivă) : ∣z∣ = 1/ωc, ESR dominat de pierderi dielectrice.
Punct de rezonanță : ∣z∣reaches minim (∣z∣ = ESR), definind frecvența de auto-rezonanță.
Gama de înaltă frecvență (regiune inductivă) : ∣z∣ = ωl, ESR afectat de efectul pielii.

4. Comparația tipurilor de condensator
Pentru condensatoare de 10μF (figura 5):

Electrolitic din aluminiu: ESR ridicat la frecvențe înalte (datorită rezistivității electrolitului).
Ceramică multistrat: Performanță excelentă de înaltă frecvență cu ESR scăzut.
Condensatori de film: ESL scăzut, ideal pentru aplicații de înaltă frecvență.

5. Concluzie
În circuitele de înaltă frecvență, ESR și ESL trebuie luate în considerare cu atenție. Proiectanții ar trebui să selecteze condensatoare pe baza cerințelor de frecvență, cum ar fi ceramica cu mai multe straturi pentru decuplarea și electrolitica din aluminiu pentru filtrarea de joasă frecvență.
