Cunoașterea de bază și aplicațiile condensatoarelor de film

Condensatoarele de film sunt componente electronice care folosesc filme de plastic ca dielectrice, utilizate pe scară largă în diverse circuite. Structura lor de bază este formată din electrozi metalici (aluminiu sau zinc) și dielectrice de film din plastic (de exemplu, PET, O PP), fabricat prin procese de înfășurare sau stivuire și încapsulat cu rășină epoxidică sau cutii din plastic. Acest design le acordă non-polaritate, rezistență de înaltă tensiune și pierderi reduse, ceea ce le face ideale pentru circuite de înaltă frecvență.

Caracteristici și avantaje

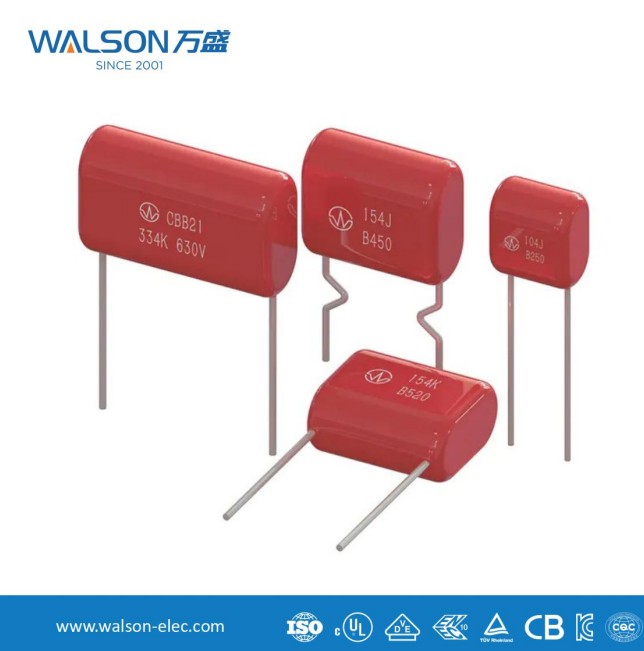

Condensatoarele de film prezintă beneficii de performanță remarcabile. În primul rând, acestea oferă o stabilitate excelentă a temperaturii, cu o variație minimă a capacității în de la -40 ° C până la 105 ° C, potrivită pentru medii dure. În al doilea rând, pierderea lor dielectrică scăzută (tanδ <0,001) minimizează deșeurile de energie. În plus, proprietatea de auto-vindecare (recuperarea izolației după descompunerea localizată a filmelor metalizate) prelungește durata de viață. De exemplu, condensatorii de film de polipropilenă (CBB) rezistă curenților de impulsuri mari la invertoare, în timp ce condensatorii de peliculă din poliester (CL) sunt utilizați în mod obișnuit în circuitele de filtrare și cuplare.

Aplicații tipice

Domeniul industrial : Condensatoarele conduse de motor generează cuplu prin trecerea de fază pentru a conduce motoarele de inducție monofazate; Circuitele Snubber în electronică de putere utilizează condensatoare de film pentru a absorbi vârfurile de tensiune, protejând modulele IGBT.

Energie regenerabilă : Condensatoarele de legătură DC din invertoarele PV necesită toleranță la curent cu ondulare ridicată, unde condensatorii de film de polipropilenă metalizată (MKP) sunt preferați din cauza ESR scăzută. Încărcătoarele de bord de bord (OBC) se bazează, de asemenea, pe fiabilitatea lor ridicată.

Electronica de consum : La șoferii LED, condensatorii de film suprimă interferența electromagnetică (EMI), îmbunătățind eficiența energetică.

Tendințe tehnologice

Odată cu creșterea 5G și IoT, cerințele pentru frecvențe mai mari și miniaturizarea determină inovații în tehnologia condensatorului de film. De exemplu, metalizarea nano-scală îmbunătățește densitatea energetică, în timp ce materialele biodegradabile se aliniază cu obiectivele ecologice. Aplicațiile viitoare se vor extinde în rețele inteligente și sisteme de încărcare wireless.
