Cazuri de aplicare, avantaje și selecția de proiectare a condensatoarelor de film subțire în invertoarele fotovoltaice

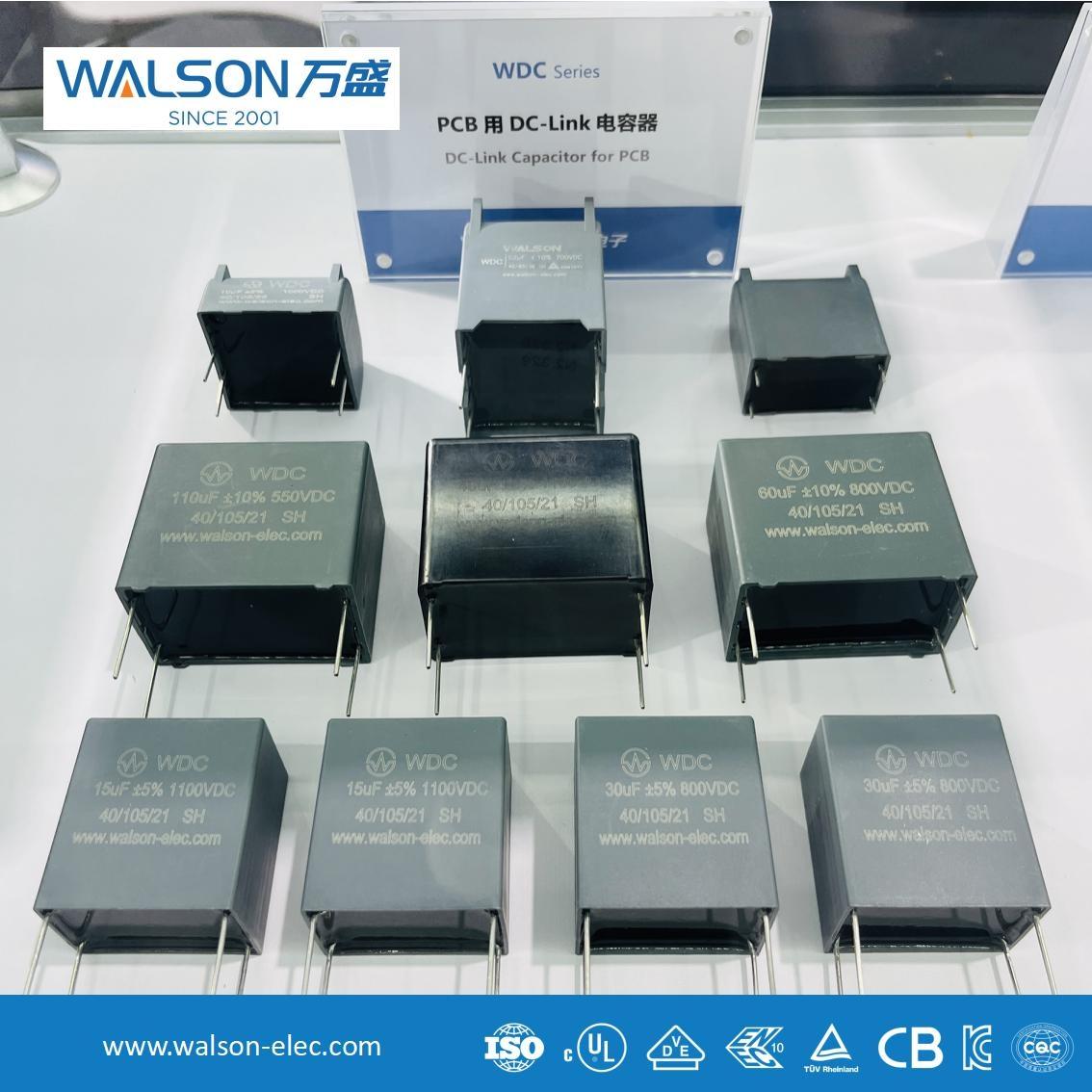

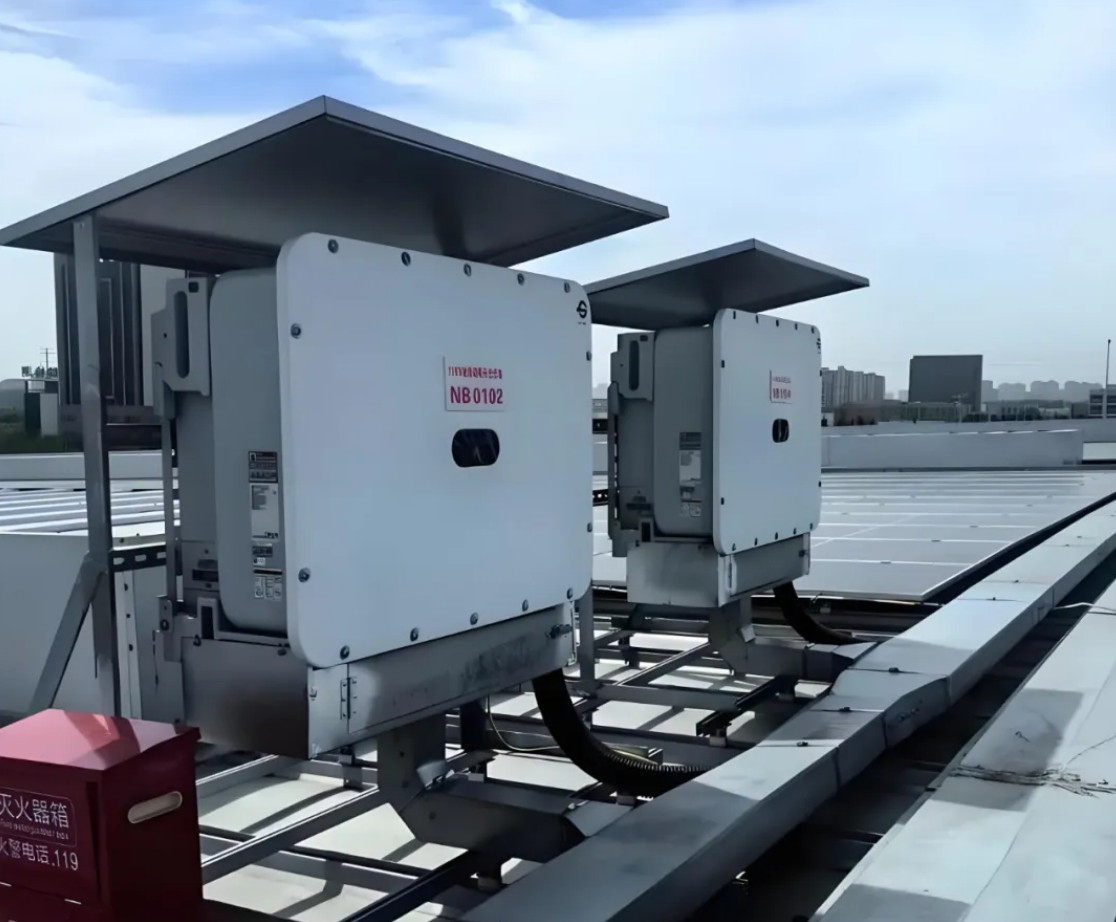

Condensatoarele de film sunt critice în invertoarele fotovoltaice, în special pentru gestionarea curenților cu ondulare ridicată. Luând un invertor de 100kW ca exemplu, condensatorul DC-Link trebuie să reziste la un curent de ondulare maximă de 220A (în condiții de joasă tensiune, cu putere completă). Pentru a asigura fiabilitatea, proiectarea necesită o marjă, capacitatea de curent de ondulare efectivă depășind 300A.

Valoarea capacității are un impact minim asupra tensiunii autobuzului. De exemplu, la o frecvență de comutare de 5kHz, fluctuațiile de tensiune (ΔV) sunt neglijabile chiar și cu o capacitate variabilă. Astfel, accentul nu se concentrează pe capacitate, ci pe capacitatea curentului de ondulare a condensatorului. ESR (rezistența la seria echivalentă) a condensatoarelor de film este un parametru cheie - ESR -ul scăzut permite un curent de ondulare mai mare și reduce numărul de condensatoare paralele necesare. De exemplu, un condensator de 420 μF/1100V cu un ESR de 1,2mΩ are un rating cu o singură unitate de 60a (la 70 ° C), iar cinci unități paralele pot îndeplini cerința de 300A.

Controlul temperaturii este la fel de important. Temperatura de bază trebuie să rămână sub 85 ° C (cu o temperatură a carcasei de 70 ° C) pentru a asigura longevitatea și performanța. Prin optimizarea ESR și a designului termic, numărul de unități paralele poate fi minimizat, reducând costurile și dimensiunea. În rezumat, criteriile de bază pentru condensatoarele DC-Link din invertoarele PV sunt capacitatea de curent ridicată și caracteristicile ESR scăzute
